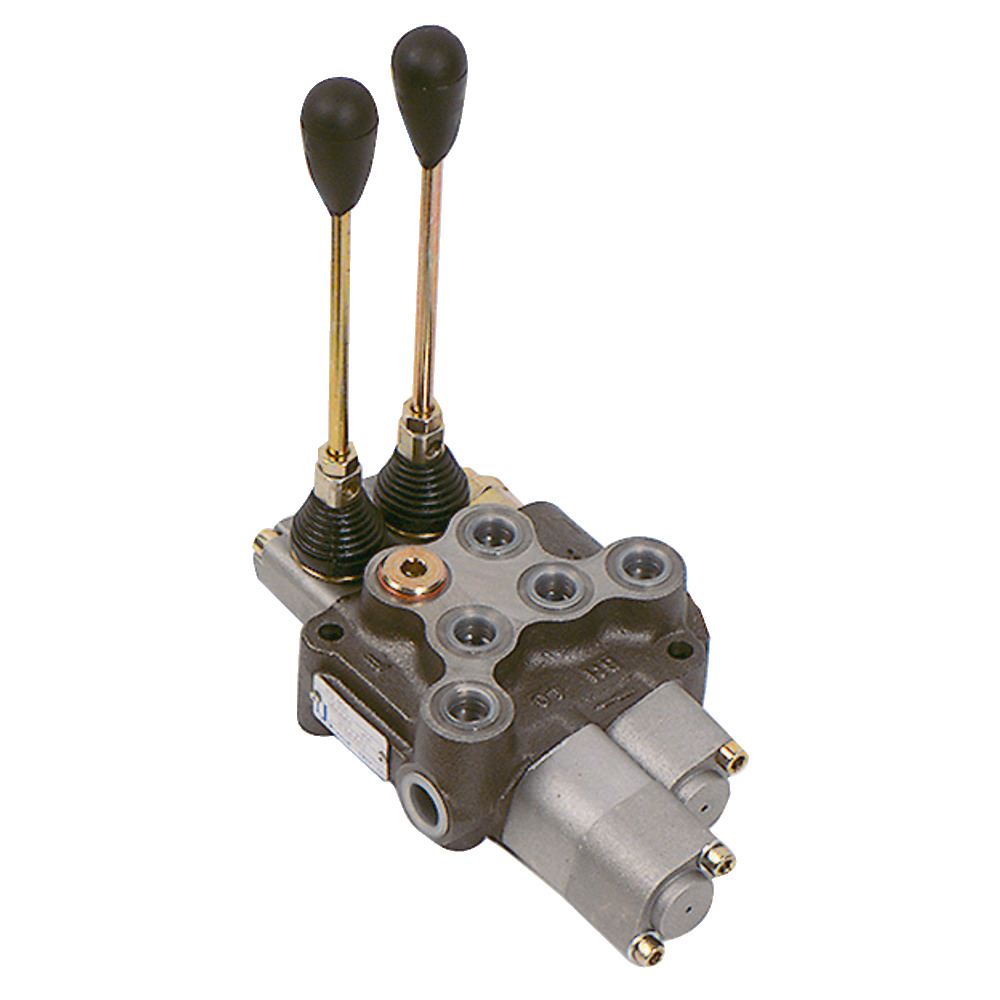

Vanne de régulation BM40/2 EW DW avec rappel par ressort
Vanne de régulation BM40/2 EW DW avec rappel par ressort
Réf. produit :
FA5699
342,00 CHF *
Contenu :
1
Stück
en stock (3-5 jours ouvrables)
Beschreibung
Informations sur le produit "Vanne de régulation BM40/2 EW DW avec rappel par ressort"
Actionnement mécanique avec rappel par ressort en standard. La position médiane est conçue avec une circulation sans pression et les ports A & B sont bloqués. Soupape de surpression au raccord P (pompe). Chevauchement négatif des diapositives.
1. Curseur de commande simple effet EW : H=Monter, 0=Position médiane, S=Abaisser
2. Tiroir de commande double effet DW : H=montée, 0=position médiane, S=descente
Version standard des vannes en connexion parallèle.
Débit max. : 45 L/min.
Pression de service : 250 bar
max. Pression : 320 bar
Jeu de soupapes de décharge : 140 bar, réglable de 100 à 250 bar
Filetage A, B, P, T, : R3/8″
Filetage P2, T2 : R1/2″
Les positions de commutation indiquées dépendent du modèle respectif de la vanne de régulation.
1. Curseur de commande simple effet EW : H=Monter, 0=Position médiane, S=Abaisser
2. Tiroir de commande double effet DW : H=montée, 0=position médiane, S=descente
Version standard des vannes en connexion parallèle.
Débit max. : 45 L/min.
Pression de service : 250 bar
max. Pression : 320 bar
Jeu de soupapes de décharge : 140 bar, réglable de 100 à 250 bar
Filetage A, B, P, T, : R3/8″
Filetage P2, T2 : R1/2″
Les positions de commutation indiquées dépendent du modèle respectif de la vanne de régulation.
| 1. vanne position de base: | 0 |
|---|---|
| 1ère vanne: | H/0/S |
| 1ère version de la vanne: | einfachwirkend |
| 2. vanne position de base: | 0 |
| 2. version de la vanne: | doppeltwirkend |
| 2ème vanne: | H/0/S |
| Débit (l/min): | 45 |
| Pression de service (bar): | 250 |
| Suchnummer: | 5699 |
| Type: | BM40/2 |
Hersteller
Blb S.r.l.
Via Natta, 25 - 7.i.
36040
Brendola Vicenza
IT
[email protected]
MPN:
Downloads
bed_steuerventil-bm.pdf
Bewertungen
Connexion
Il n'y a pas encore de questions sur cet article.
#FA10007

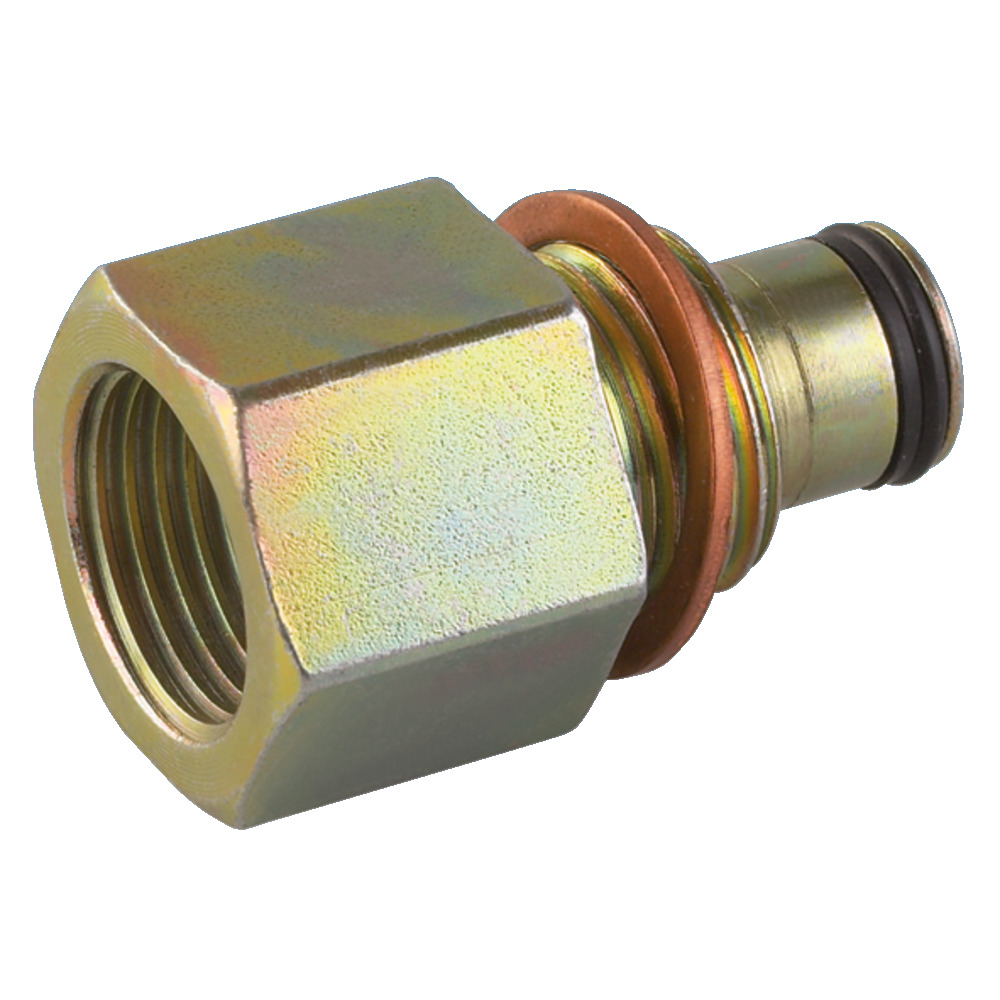

Transfert de pression (report) vers blb
