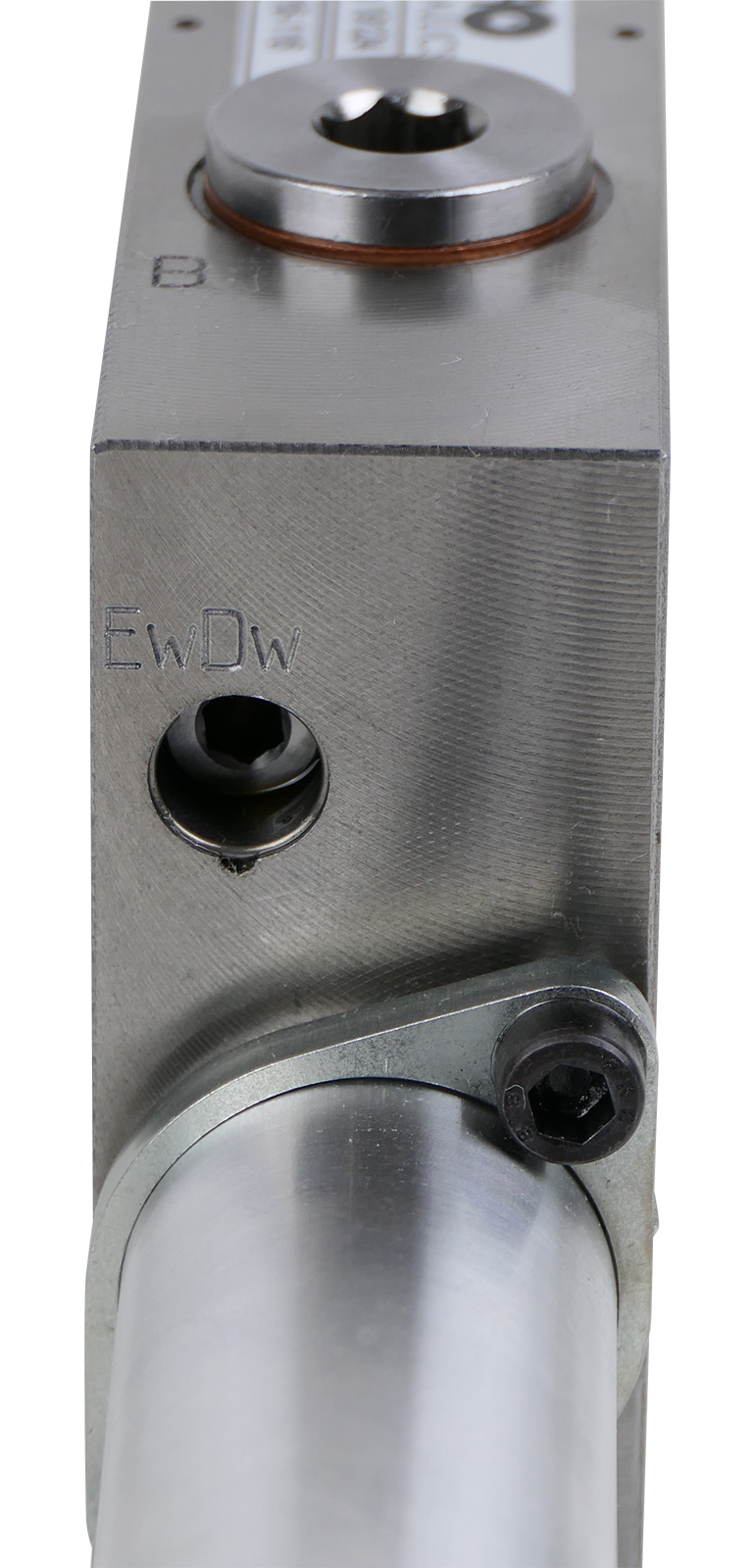

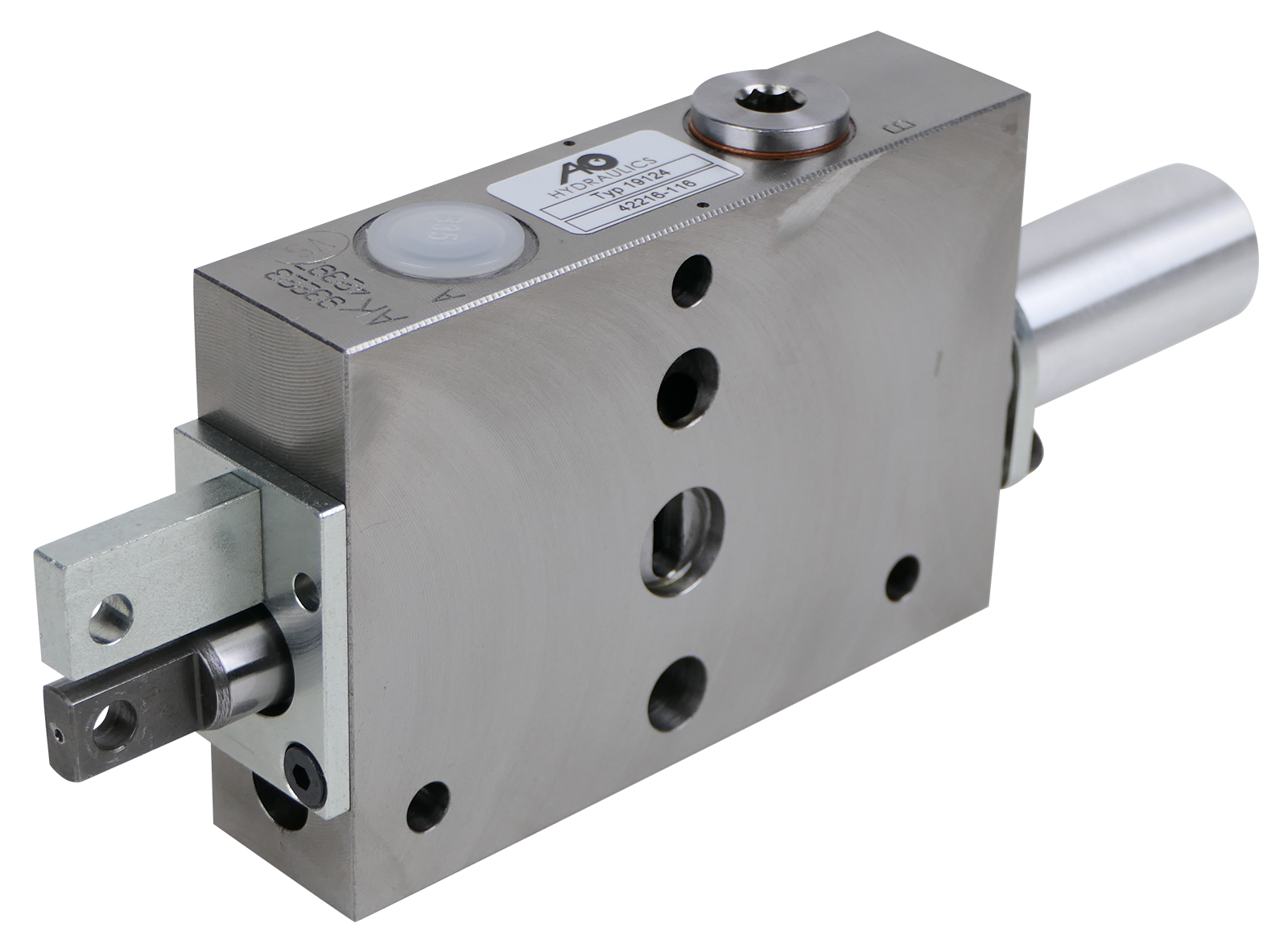

AK Regeltechnik Unité de commande supplémentaire avec plaque d'étanchéité utilisable des deux côtés pour l'hydraulique Bosch SB23
Réf. produit :
FA26473
598,00 CHF *
Peu de stocks disponibles (Délai de livraison: Délai de livraison : 3 à 5 jours ouvrés)
Produkt-Highlights
- Umschaltbar von einfachwirkend auf doppeltwirkend
- Hydraulische Endabschaltung in Heben
- Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
Beschreibung
Informations sur le produit "Unité de commande supplémentaire avec plaque d'étanchéité utilisable des deux côtés pour l'hydraulique Bosch SB23"
Le dispositif de commande supplémentaire est une vanne 5/4 voies, actionnée manuellement pour contrôler les consommateurs hydrauliques. Il s'agit d'un dispositif de commande à quatre positions qui peut être utilisé pour les vérins de levage à double et simple effet. L'appareil dispose d'une position de grille en position de levage, qui est équipée d'un fin de course hydraulique-automatique. Si vous continuez à passer par la position d'abaissement, la position flottante verrouillée est activée, qui n'est pas déverrouillée hydrauliquement (raccords consommateurs A et B reliés entre eux pour le retour). La position flottante peut être utilisée comme position d'abaissement verrouillée pour les vérins de levage à double effet et à simple effet. L'unité de commande supplémentaire peut passer du double effet au simple effet pendant le fonctionnement. La vanne peut être montée à gauche ou à droite à l'aide d'une plaque d'étanchéité librement positionnable. La plaque d'étanchéité est incluse dans la livraison.
Bosch : 0 521 609 001, 0 521 609 005, 0 521 609 009, 0 521 609 013, 0 521 609 015, 0 521 609 019, 0 521 609 021, 0 521 609 022, 0 521 609 053, 0 521 609 054, 0 521 609 062, 0 521 609 063, 0 521 609 064.0 521 609 074, 0 52 1 609 098.
Affaire -IHC : 743XL-844XL, 585XL (BJ 87/88), 1055XL, 1255XL, 856XL, 956XL-1056XL, 1256XL(A)-1455XL(A), CS48-CS150, 3220, 4210, 4220, 4230 , 4240.
Deutz : Agro Star 4,61-6,81, Agro Tron 4,70-4,95, 6h00, 6h05, 6h15, 6h20, 6h30. Fastrac : 135, 155, 185, 525, 1115.
JCB Fastrac : 130, 135, 150, 155, 185, 1115, 1135, 2115.
Lindner : Géo Trac.
Massey-Ferguso : série 3000.
Steyr : 900, série 9000.
Valmet : 6000, 6200 , 6300, 6400, 8000, 8100, 8200, 8300, 8400.
Zetor : 3320-3341, 4320-4340, 5320-5341, 6320-6341, 7320-7540, 8520-18345 .
Commutable de simple effet à double effet
Fin de course hydraulique en levage
Position flottante verrouillée comme quatrième position de commutation après la descente
Bosch : 0 521 609 001, 0 521 609 005, 0 521 609 009, 0 521 609 013, 0 521 609 015, 0 521 609 019, 0 521 609 021, 0 521 609 022, 0 521 609 053, 0 521 609 054, 0 521 609 062, 0 521 609 063, 0 521 609 064.0 521 609 074, 0 52 1 609 098.
Affaire -IHC : 743XL-844XL, 585XL (BJ 87/88), 1055XL, 1255XL, 856XL, 956XL-1056XL, 1256XL(A)-1455XL(A), CS48-CS150, 3220, 4210, 4220, 4230 , 4240.
Deutz : Agro Star 4,61-6,81, Agro Tron 4,70-4,95, 6h00, 6h05, 6h15, 6h20, 6h30. Fastrac : 135, 155, 185, 525, 1115.
JCB Fastrac : 130, 135, 150, 155, 185, 1115, 1135, 2115.
Lindner : Géo Trac.
Massey-Ferguso : série 3000.
Steyr : 900, série 9000.
Valmet : 6000, 6200 , 6300, 6400, 8000, 8100, 8200, 8300, 8400.
Zetor : 3320-3341, 4320-4340, 5320-5341, 6320-6341, 7320-7540, 8520-18345 .
Commutable de simple effet à double effet
Fin de course hydraulique en levage
Position flottante verrouillée comme quatrième position de commutation après la descente
| Débit: | 70 |
|---|---|
| Modèle: | SB23 |
| convient à Case: | 743, 743XL, 745, 745XL, 844, 844XL, 845, 845XL, 856, 856XL, 956, 956XL, 1055, 1055XL, 1056, 1056XL, 1255, 1255XL, 1455, 1455XL, 4220, 4230, 4240, CS48, CS52, CS58, CS63, CS64, CS68, CS75, CS78, CS80, CS83, CS85, CS86, CS90, CS94, CS95, CS100, CS110, CS120, CS130, CS135, CS150, CX50, CX60, CX70, CX80, CX90, CX100 |
| convient à Deutz: | AgroStar 4.61, AgroStar 4.71, AgroStar 6.11, AgroStar 6.71, AgroStar 6.81, Agrostar 6.21, Agrostar 6.31, Agrostar 6.61 |
| convient à Lindner: | Geotrac 50, Geotrac 60, Geotrac 65, Geotrac 70, Geotrac 75, Geotrac 80, Geotrac 85, Geotrac 90, Geotrac 100 |
| convient à Massey Ferguson: | 3050, 3055, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095 |
| convient à Steyr: | 942, 948, 955, 964, 970, 9078, 9080M, 9080MT, 9085MT, 9086, 9090M, 9090MT, 9094, 9095MT, 9100M, 9100MT, 9105MT, M948, M952, M963, M968, M975, M9078, M9083, M9086, M9094 |
| convient à Valtra/Valmet: | 6000, 6100, 6200, 6200LS, 6250HI, 6300, 6350HI, 6350LS, 6400, 6400LS, 6550HI, 6600, 6600E, 6650HI, 6750HI, 6800, 6800E, 6850HI, 6900 |
| convient à série Lindner: | Geotrac, Geotrac5 |
| convient à série Massey Ferguson: | 3000 |
| convient à série Steyr: | 900, 9000, 9100 |
| convien à série Valtra/Valmet: | 6000 |
| passend zu Renault: | Ares 540, Ares 546, Ares 550, Ares 556, Ares 566, Ares 610, Ares 616, Ares 620, Ares 626, Ares 630, Ares 636, Ares 640, Ares 656, Ares 696, Ares 710, Ares 720 |
| passend zu Serie Renault: | Ares500, Ares600, Ares700 |
| utilisé à la place de Bosch: | 0510609011, 0521609001, 0521609003, 0521609005, 0521609009, 0521609010, 0521609013, 0521609014, 0521609015, 0521609019, 0521609021, 0521609022, 0521609043, 0521609049, 0521609053, 0521609054, 0521609062, 0521609063, 0521609064, 0521609069, 0521609070, 0521609074, 0521609079, 0521609080, 0521609086, 0521609089, 0521609092, 0521609093, 0521609096, 0521609098 |
| utilisé à la place de Case: | 1-32-373-028, 1397730222 |
| verwendbar anstatt Steyr: | -32-373-028, 1-32-373-028, 397730222, 1397730222 |
