Jeu de leviers pour la série Deutz DX à partir de l'année de fabrication. 1984 pour exploiter les dispositifs de commande supplémentaires de la technologie de contrôle AK.

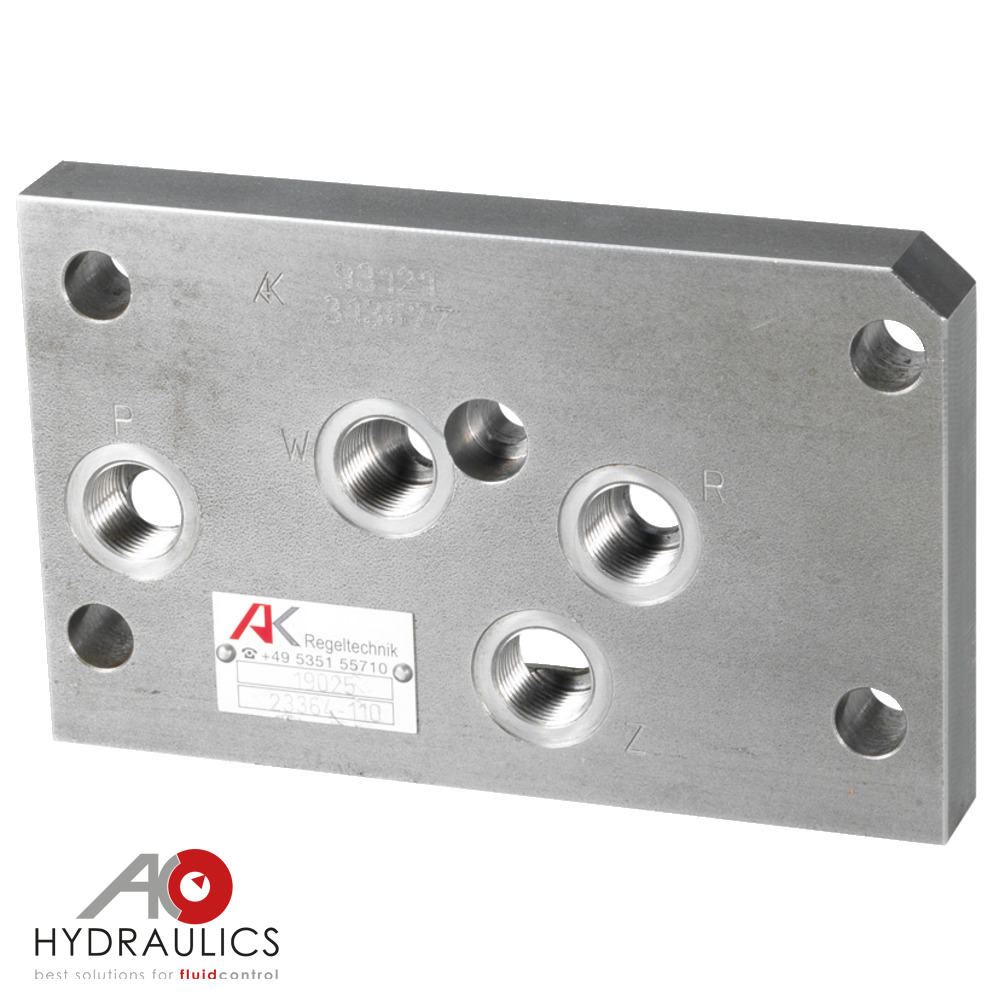

Cette plaque de raccordement est montée en remplacement du couvercle de la boîte de vitesses. La plaque possède sur sa face supérieure 4 raccords hydrauliques pour P=pompe, R=retour, W=transfert de pression et Z=vérin de levage supplémentaire. Grâce à cette plaque, il est possible de raccorder un distributeur monté à l'extérieur. Si l'on n'utilise pas de vanne de commande avec transmission de pression, le raccord W est fermé. Pour garantir le fonctionnement du système hydraulique du tracteur lors de ce montage, un robinet d'arrêt est monté dans la conduite de pression entre le raccord P et la vanne de commande. Celui-ci doit être fermé lorsque le système hydraulique à trois points est utilisé. Ainsi, la pression ne peut pas s'échapper par la conduite du réservoir de la vanne de commande supplémentaire.Si l'on utilise une vanne de commande mobile avec une conduite de transfert de pression, le raccord W est alors relié au raccord de la conduite de transfert de pression sur la vanne de commande mobile. Ainsi, le système hydraulique du tracteur et la vanne de commande mobile peuvent être utilisés simultanément. Aucun robinet d'arrêt n'est nécessaire !Utilisable dans les systèmes hydrauliques des tracteurs Ford 3000, 4000, 5000.Pression de service max. Pression de service : 250 barDébit nominal 70 l/minCouple de serrage 78 Nm Raccords M18x1,5 Dimensions (LxlxH) : 160 x 130 x 20 mm

Cette unité de commande principale est utilisée dans le tracteur pour contrôler et réguler l'attelage. Grâce à la vanne de commande, les accessoires fixés au palan peuvent être levés et abaissés en continu. Le contrôle de position maintient constante une position (hauteur de l'outil) présélectionnée sur le levier de commande. Le contrôle de traction permet une utilisation optimale des performances du tracteur. Selon le type d'application, la vanne de régulation peut également être utilisée pour un contrôle mixte de position et de tension. Le système de commande corrige automatiquement et en permanence les perturbations, ce qui facilite grandement la conduite du tracteur. La vanne est très largement équipée de raccords supplémentaires pour R et P, ainsi que d'un réglage continu de P.L'unité de commande est équipée d'un papillon de descente, avec lequel la vitesse de descente du palan peut être réglée. Un bouchon d'étanchéité est inclus dans la livraison et doit être utilisé dans la vanne s'il n'y a que 2 raccords hydrauliques sur la surface de la bride hydraulique. Le raccordement inexistant doit être fermé avec le bouchon de la vanne de régulation. Le bouchon d'étanchéité est maintenu dans sa position en étant bridé sur le système de levage.Il y a un raccordement supplémentaire pour la conduite de retour à l'avant du capuchon de l'interrupteur.Il ne s'agit pas d'une pièce de rechange d'origine !

Cette vanne de régulation est une vanne /4 voies qui est actionnée manuellement pour contrôler les vérins à simple effet et à double effet ainsi que les moteurs hydrauliques. La vanne de régulation d'AK-Regeltechnik a été développée spécifiquement pour les tracteurs Fiatagri équipés du système hydraulique Kontak. Grâce au débit élevé en litres, jusqu'à 4 vannes de régulation peuvent être bridées directement. Étant donné que le schéma de trous est complètement identique à celui de Kontak/Parker, cette vanne peut également être installée avec les vannes de régulation Kontak/Parker d'origine. La vanne est un appareil à quatre positions. Il peut être converti du double effet au simple effet et vice versa. La vanne de régulation est une vanne à glissière qui présente un comportement de régulation fine absolument neutre et permet des fuites extrêmement faibles, même à des pressions plus élevées. L'appareil dispose d'un fin de course de sécurité verrouillé en position LEVAGE. Si vous continuez à basculer via la position LOWER, vous atteindrez une position flottante verrouillée. Celui-ci peut être remis manuellement en position NEUTRE à tout moment.

Le dispositif de commande supplémentaire est une vanne 5/4 voies, actionnée manuellement pour contrôler les consommateurs hydrauliques. Il s'agit d'un dispositif de commande à quatre positions qui peut être utilisé pour les vérins de levage à double et simple effet. L'appareil dispose d'une position de grille en position de levage, qui est équipée d'un fin de course hydraulique-automatique. Si vous continuez à passer par la position d'abaissement, la position flottante verrouillée est activée, qui n'est pas déverrouillée hydrauliquement (raccords consommateurs A et B reliés entre eux pour le retour). La position flottante peut être utilisée comme position d'abaissement verrouillée pour les vérins de levage à double effet et à simple effet. L'unité de commande supplémentaire peut passer du double effet au simple effet pendant le fonctionnement. La vanne peut être montée à gauche ou à droite à l'aide d'une plaque d'étanchéité librement positionnable. La plaque d'étanchéité est incluse dans la livraison.Bosch : 0 521 609 001, 0 521 609 005, 0 521 609 009, 0 521 609 013, 0 521 609 015, 0 521 609 019, 0 521 609 021, 0 521 609 022, 0 521 609 053, 0 521 609 054, 0 521 609 062, 0 521 609 063, 0 521 609 064.0 521 609 074, 0 52 1 609 098. Affaire -IHC : 743XL-844XL, 585XL (BJ 87/88), 1055XL, 1255XL, 856XL, 956XL-1056XL, 1256XL(A)-1455XL(A), CS48-CS150, 3220, 4210, 4220, 4230 , 4240. Deutz : Agro Star 4,61-6,81, Agro Tron 4,70-4,95, 6h00, 6h05, 6h15, 6h20, 6h30. Fastrac : 135, 155, 185, 525, 1115. JCB Fastrac : 130, 135, 150, 155, 185, 1115, 1135, 2115.Lindner : Géo Trac. Massey-Ferguso : série 3000. Steyr : 900, série 9000. Valmet : 6000, 6200 , 6300, 6400, 8000, 8100, 8200, 8300, 8400. Zetor : 3320-3341, 4320-4340, 5320-5341, 6320-6341, 7320-7540, 8520-18345 . Commutable de simple effet à double effet Fin de course hydraulique en levage Position flottante verrouillée comme quatrième position de commutation après la descente

Le dispositif de commande supplémentaire est une vanne 5/4 voies, actionnée manuellement pour contrôler les consommateurs hydrauliques. Il s'agit d'un dispositif de commande à quatre positions qui peut être utilisé pour les vérins de levage à double et simple effet. Il est doté d'orifices de cylindre A et B scellés par glissière. Cela signifie que des fuites extrêmement faibles sont autorisées à des charges élevées. Les connexions consommateurs A et B sont situées en haut et en bas du boîtier. L'appareil dispose d'une position de grille en position de levage, qui est équipée d'un fin de course hydraulique-automatique. Si vous continuez à passer par la position d'abaissement, la position flottante verrouillée est activée, qui n'est pas déverrouillée hydrauliquement (raccords consommateurs A et B reliés entre eux pour le retour). La position flottante peut être utilisée comme position d'abaissement verrouillée pour les vérins de levage à double effet et à simple effet. L'unité de commande supplémentaire peut passer du double effet au simple effet pendant le fonctionnement. Le levier de commande est inclus dans la livraison.Case-IHC : 844S, 846, 946, 1046, 1146, 1246, 743XL-856XL, 955XL-1055XL.Eicher : < /strong> King TigerFendt : 102, 103, 104, 105, 106, 108, 200S, 300, 304, 305, 306, 307, 308, 309, 310, 311, 312, 395GTA, 600, 610, 611, 612, 614, 615. Kramer : tous modèles. Lindner : avec transmission Steyr. MB-Trac : tous les modèles. Schlüter : tous les modèles. Steyr : Série anniversaire avec commande hydraulique, série Plus, série 80.Commutable du simple effet au double effet Fin de course hydraulique en levage < br>Position flottante verrouillée comme quatrième position de commutation après la descente

Le dispositif de commande supplémentaire est une vanne 5/4 voies, actionnée manuellement pour contrôler les consommateurs hydrauliques. Il s'agit d'un dispositif de commande à quatre positions qui peut être utilisé pour les vérins de levage à double et simple effet. Il est doté d'orifices de cylindre A et B scellés par glissière. Cela signifie que des fuites extrêmement faibles sont autorisées à des charges élevées. Les connexions consommateurs A et B sont situées en haut et en bas du boîtier. L'appareil dispose d'une position de grille en position de levage, qui est équipée d'un fin de course hydraulique-automatique. Si vous continuez à passer par la position d'abaissement, la position flottante verrouillée est activée, qui n'est pas déverrouillée hydrauliquement (raccords consommateurs A et B reliés entre eux pour le retour). La position flottante peut être utilisée comme position d'abaissement verrouillée pour les vérins de levage à double effet et à simple effet. L'unité de commande supplémentaire peut passer du double effet au simple effet pendant le fonctionnement. Le levier de commande est compris dans la livraison.Deutz : Tous les types construits jusqu'en 1984, DX85, DX90, DX110, DX120, DX145 jusqu'au passage aux grandes portes vitrées. Filetage de raccordement : Filetage intérieur M18x1,5 mm Commutable du simple effet au double effet Fin de course hydraulique en levage  Position flottante verrouillée comme quatrième position de commutation après la descente

Le dispositif de commande supplémentaire est une vanne 5/4 voies, actionnée manuellement pour contrôler les consommateurs hydrauliques. Il s'agit d'un dispositif de commande à quatre positions qui peut être utilisé pour les vérins de levage à double et simple effet. Il est doté d'orifices de cylindre A et B scellés par glissière. Cela signifie que des fuites extrêmement faibles sont autorisées à des charges élevées. Les connexions consommateurs A et B sont situées en haut et en bas du boîtier. L'appareil dispose d'une position de grille en position de levage, qui est équipée d'un fin de course hydraulique-automatique. Si vous continuez à passer par la position d'abaissement, la position flottante verrouillée est activée, qui n'est pas déverrouillée hydrauliquement (raccords consommateurs A et B reliés entre eux pour le retour). La position flottante peut être utilisée comme position d'abaissement verrouillée pour les vérins de levage à double effet et à simple effet. L'unité de commande supplémentaire peut passer du double effet au simple effet pendant le fonctionnement.Deutz : série 07C, DX3.10-DX4.70, Agro Prima 4.31-6.17, Agro Xtra 3.57 -6.07, série Star Cab, DX90-145 avec grande porte vitrée.Commutable de simple effet à double effet Fin de course hydraulique en montée Verrouillé position flottante comme quatrième position de commutation après la descente

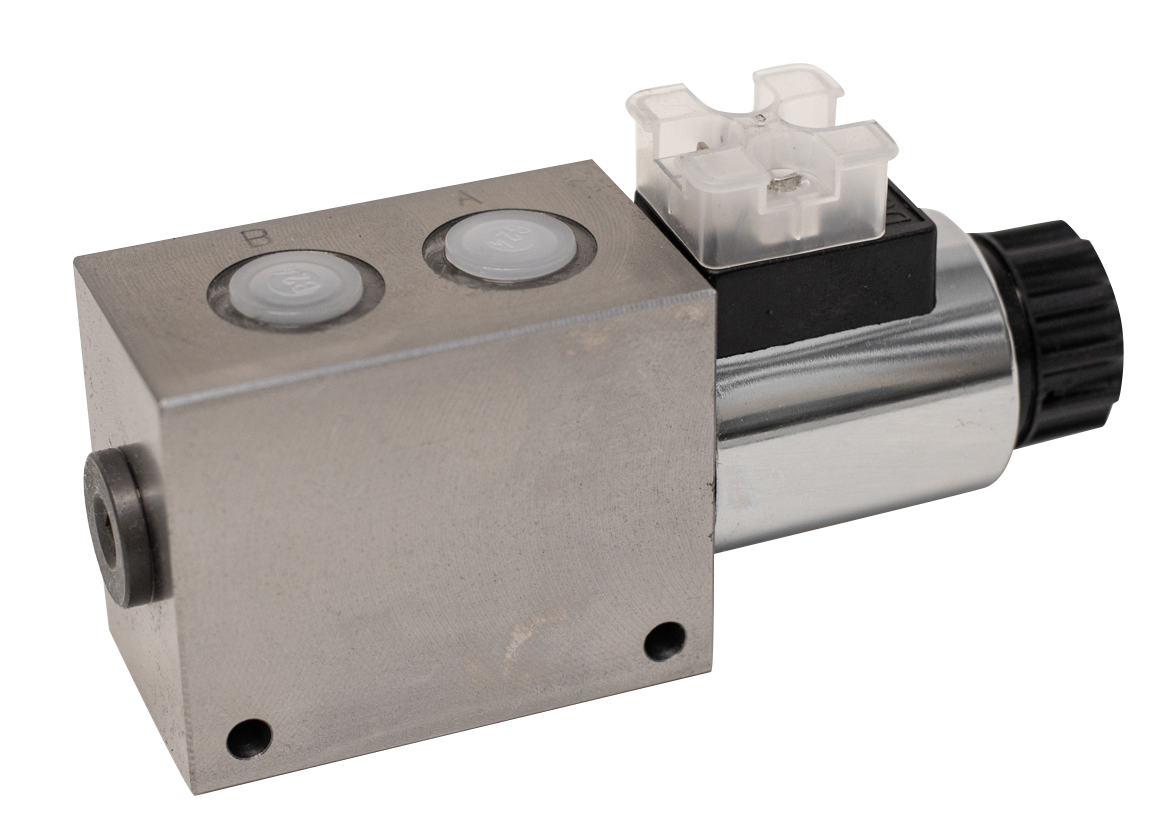

La vanne est conçue comme une vanne d'inversion 3/2 voies. En position neutre, la connexion P est connectée à la connexion A ; lorsqu'elle est sous tension, la connexion P est connectée à la connexion B. L'aimant de commande peut être fourni pour différentes tensions de fonctionnement. De petites fuites internes sont autorisées car la vanne est conçue comme une vanne coulissante. Un bouchon magnétique (FAIE n° 28483) peut être fourni en option. La vanne peut être utilisée dans tous les systèmes hydrauliques courants. Données techniques : Pression de service maximale : 250 bar Retour maximal pression : 10 bar< br> Débit nominal : 40 l/min Couple de serrage : 78 Nm Couverture : positive Raccordements : G3/8 Poids : 2,46 kg Dimensions : 162,5x46x65 mm Fluide de service : Huile hydraulique selon DIN 51524 Viscosité : 10-200 Température de fonctionnement : -20 à +80°C
