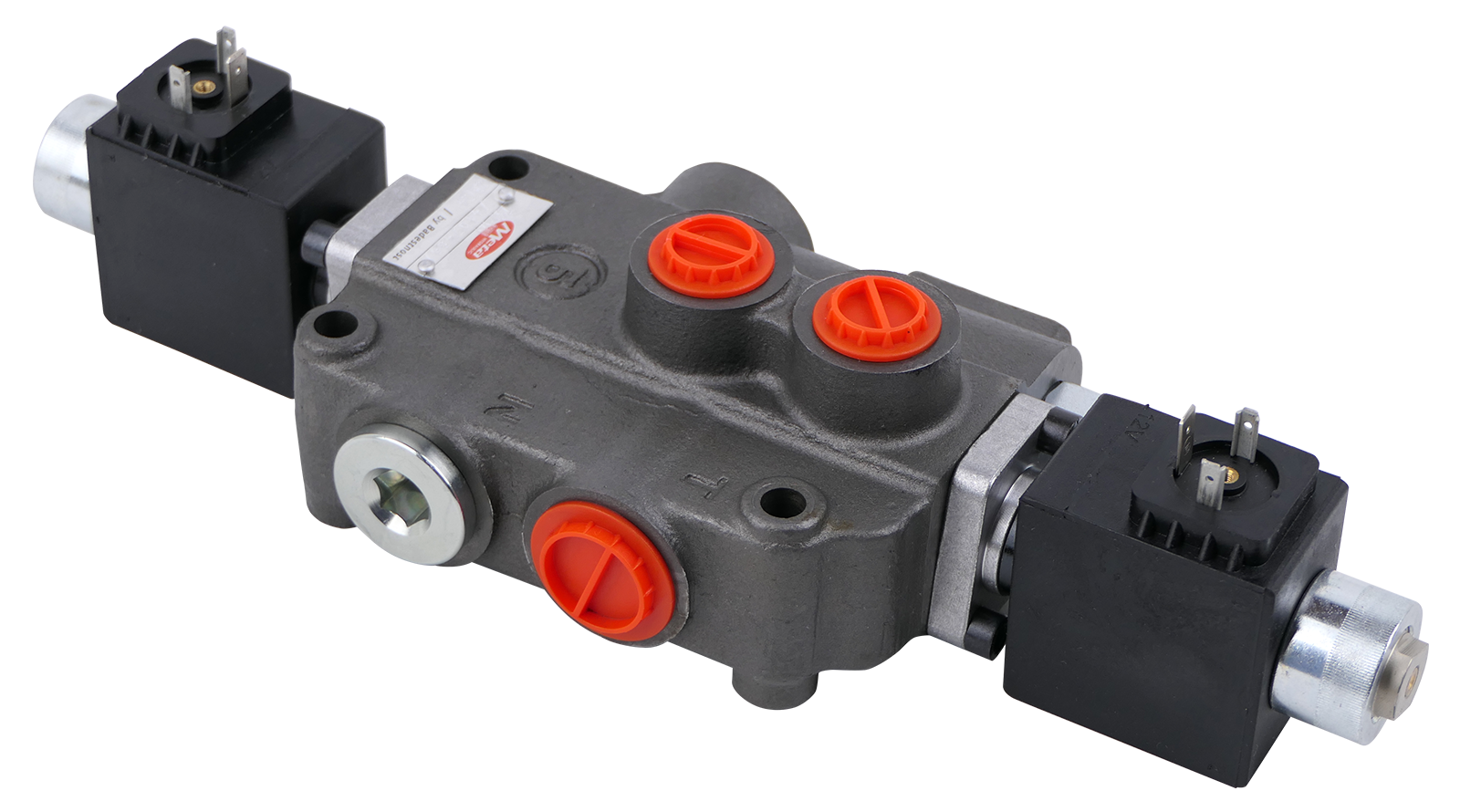

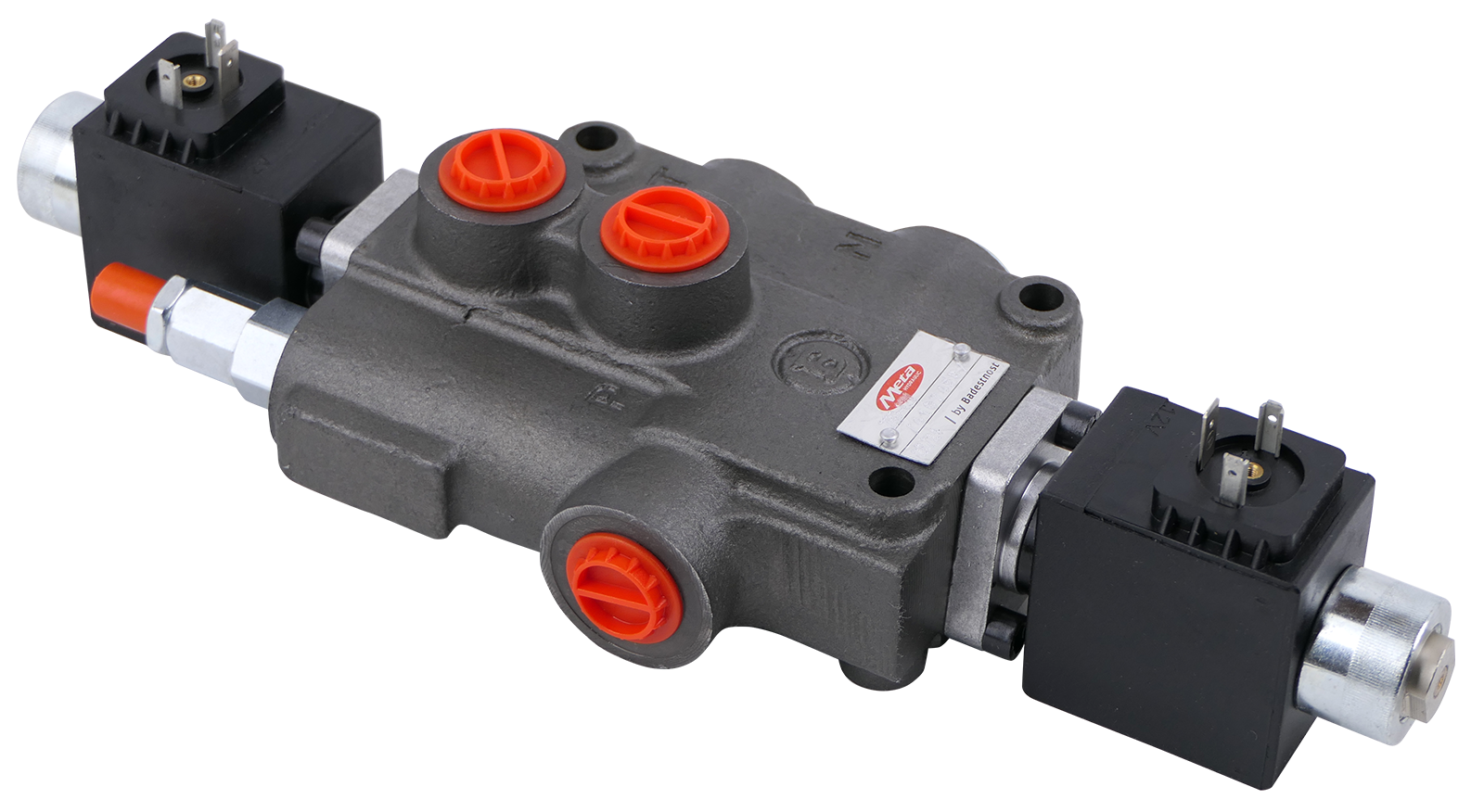

Meta Steuerventil 85/1 doppeltwirkend 12V elektromagnetische Betätigung
Beschreibung
Produktinformationen "Steuerventil 85/1 doppeltwirkend 12V elektromagnetische Betätigung"
Elektromagnetische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung. Ausführung: DE85 Durchfluss max.: 80L/min Betriebsdruck: 250 barmax. Druck: 315 barÜberdruckventil eingestellt: 100 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, P2: R1/2″Einschraubgewinde T, T2: R3/4″H=Heben, 0=Mittelstellung, S=Senken.Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S |
|---|---|
| Gewinde: | G 1/2 Zoll, G 3/4 Zoll |
| 1. Schieber Ausführung: | doppeltwirkend |
| 1. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 80 |
| Spannung (V): | 12 |
| Typ: | DE85 |
