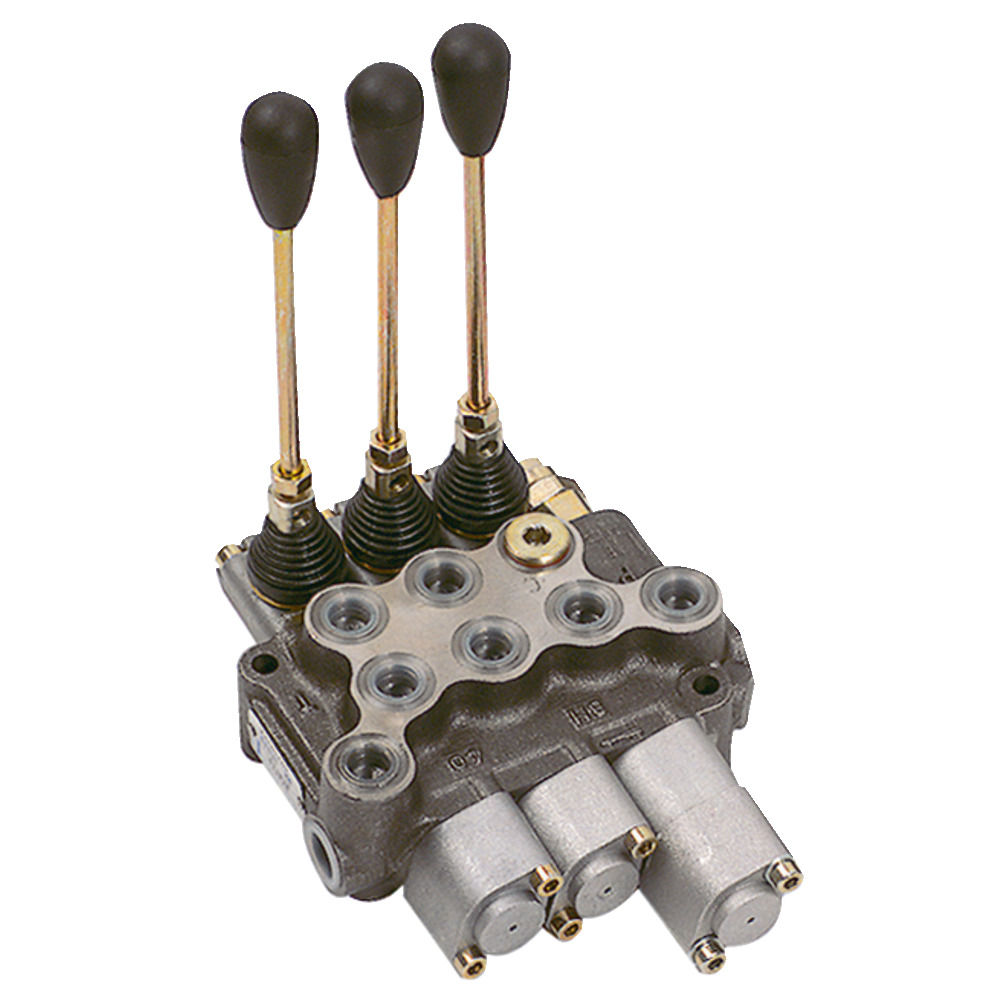

Steuerventil BM40/3 DW-SWR DW-SWR DW-SWR mit Federrückstellung
Bestell-Nr:
FA45456
598,00 CHF *
wenige lagernd (Lieferzeit: 3-5 Werktage)
Beschreibung
Produktinformationen "Steuerventil BM40/3 DW-SWR DW-SWR DW-SWR mit Federrückstellung"
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber einfachwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R=Schwimmstellung gerastet2. Steuerschieber doppeltwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R=Schwimmstellung gerastet3. Steuerschieber doppeltwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R=Schwimmstellung gerastetStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S/SW-R |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend, Schwimmstellung gerastet |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S/SW-R |
| 2. Schieber Ausführung: | doppeltwirkend, Schwimmstellung gerastet |
| 2. Schieber Grundstellung: | 0 |
| 3. Schieber: | H/0/S/SW-R |
| 3. Schieber Ausführung: | doppeltwirkend, Schwimmstellung gerastet |
| 3. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 45 |
| Typ: | BM40/3 |
Downloads 1
bed_steuerventil-bm.pdf
Bewertungen
Anmelden
Es sind noch keine Fragen zu diesem Artikel vorhanden.
#FA10007

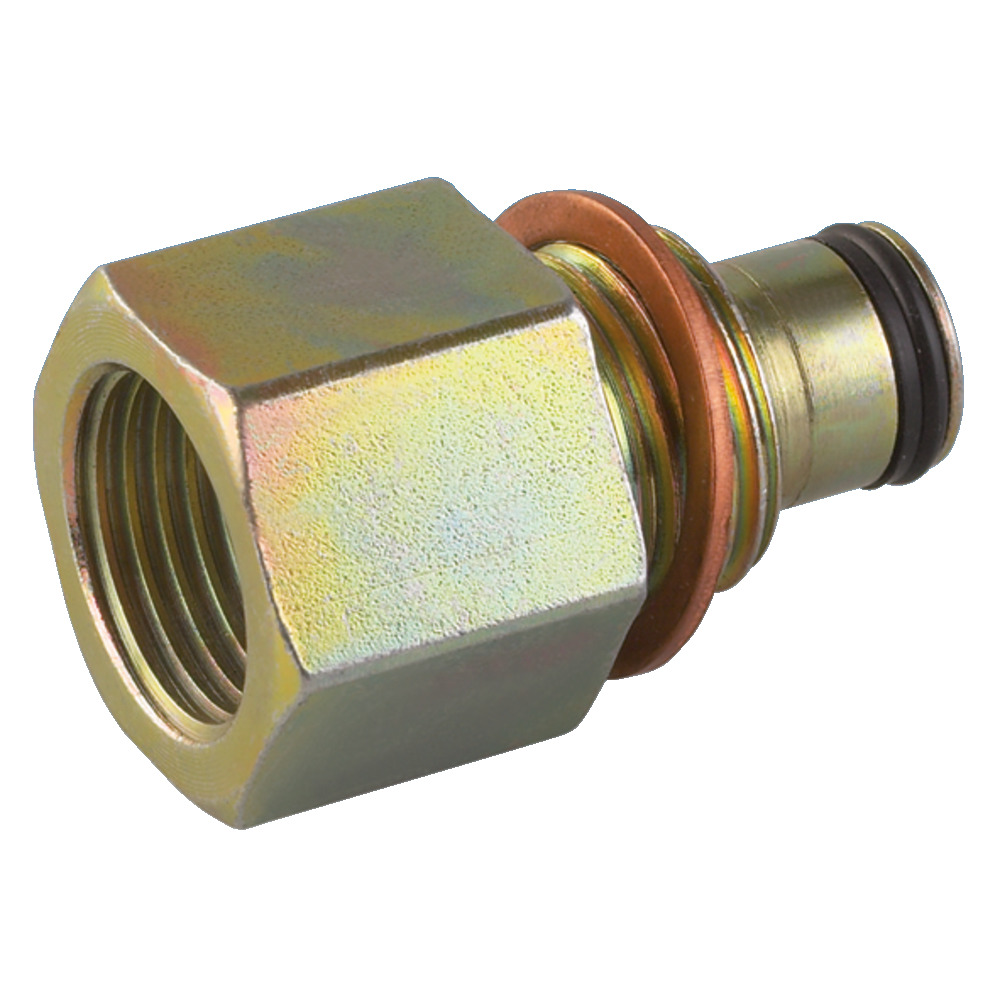

Druckweiterleitung (Carry Over) zu blb
