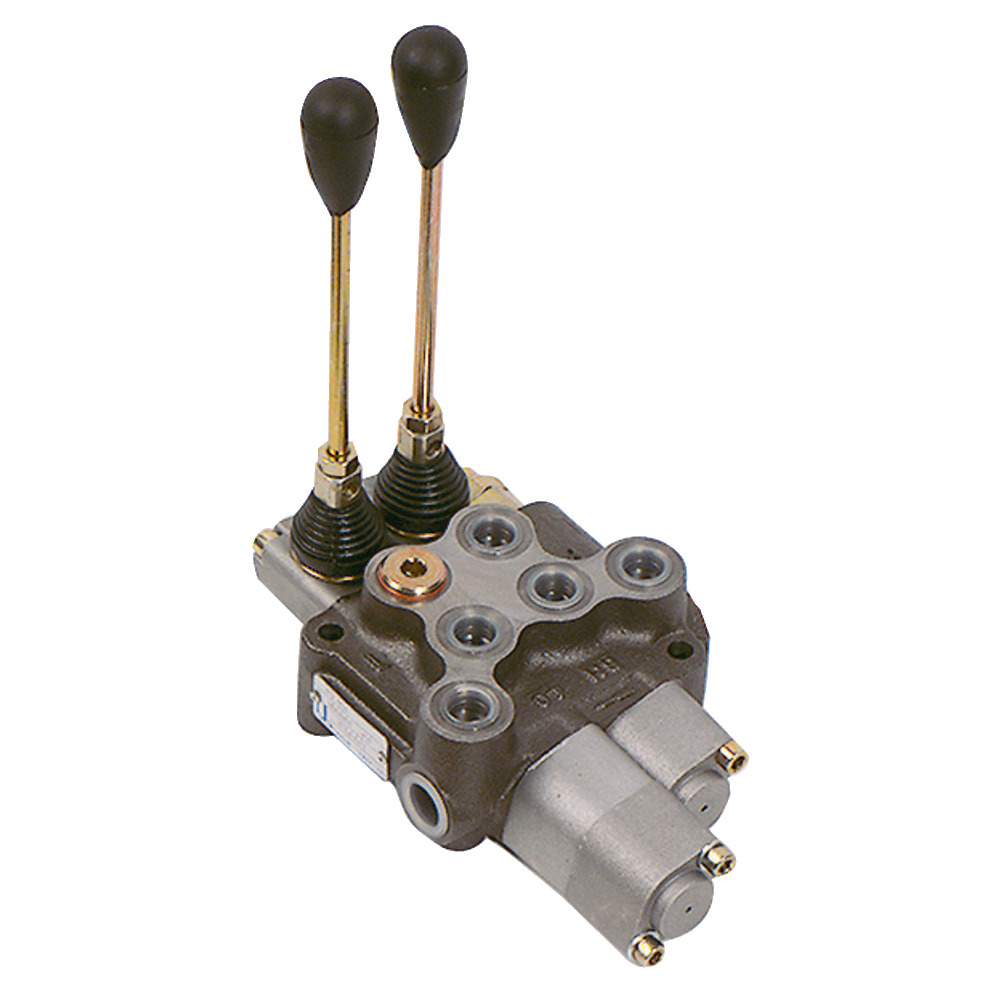

Steuerventil BM70/2 DW DW-SWR
Steuerventil BM70/2 DW DW-SWR
Beschreibung
Produktinformationen "Steuerventil BM70/2 DW DW-SWR"
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.
Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
- 1. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken
- 2. Steuerschieber doppeltwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R=Schwimmstellung gerastet
- Standardausführung der Ventile in Parallelschaltung.
- Durchfluss max.: 80 L/min.
- Betriebsdruck: 250 bar
- max. Druck: 320 bar
- Überdruckventil eingestellt: 140 bar, einstellbar von 100-250 bar

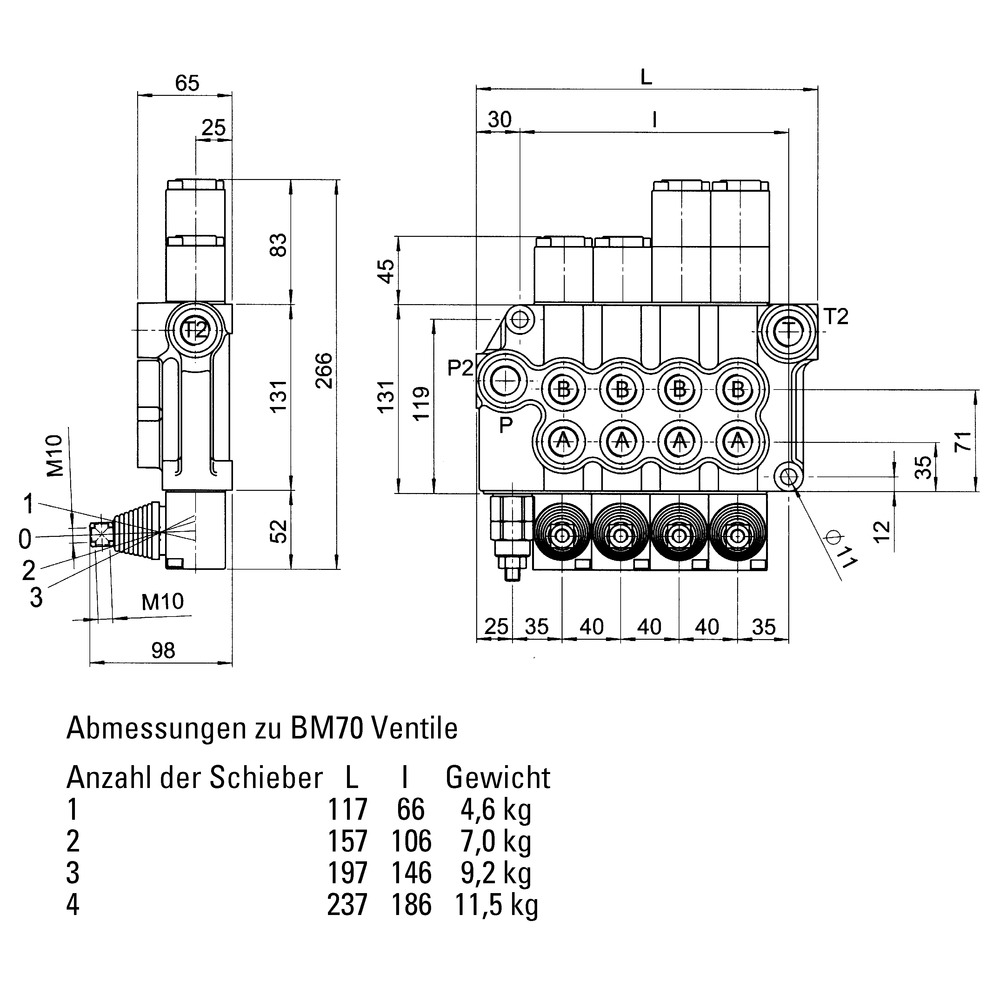

- Einschraubgewinde A, B, P, T,: R1/2″
- Einschraubgewinde P2, T2: R3/4″
Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| Typ: | BM70/2 |
|---|---|
| 1. Schieber: | H/0/S |
| 1. Schieber Ausführung: | doppeltwirkend |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S/SW-R |
| 2. Schieber Ausführung: | doppeltwirkend, Schwimmstellung |
| Durchfluss (l/min): | 80 |
| Betriebs-Druck (bar): | 250 |
| Suchnummer: | 166 |
Hersteller
Blb S.r.l.
Via Natta, 25 - 7.i.
36040
Brendola Vicenza
IT
[email protected]
MPN:
Downloads
bed_steuerventil-bm.pdf
Bewertungen
Anmelden
Es sind noch keine Fragen zu diesem Artikel vorhanden.
#FA113

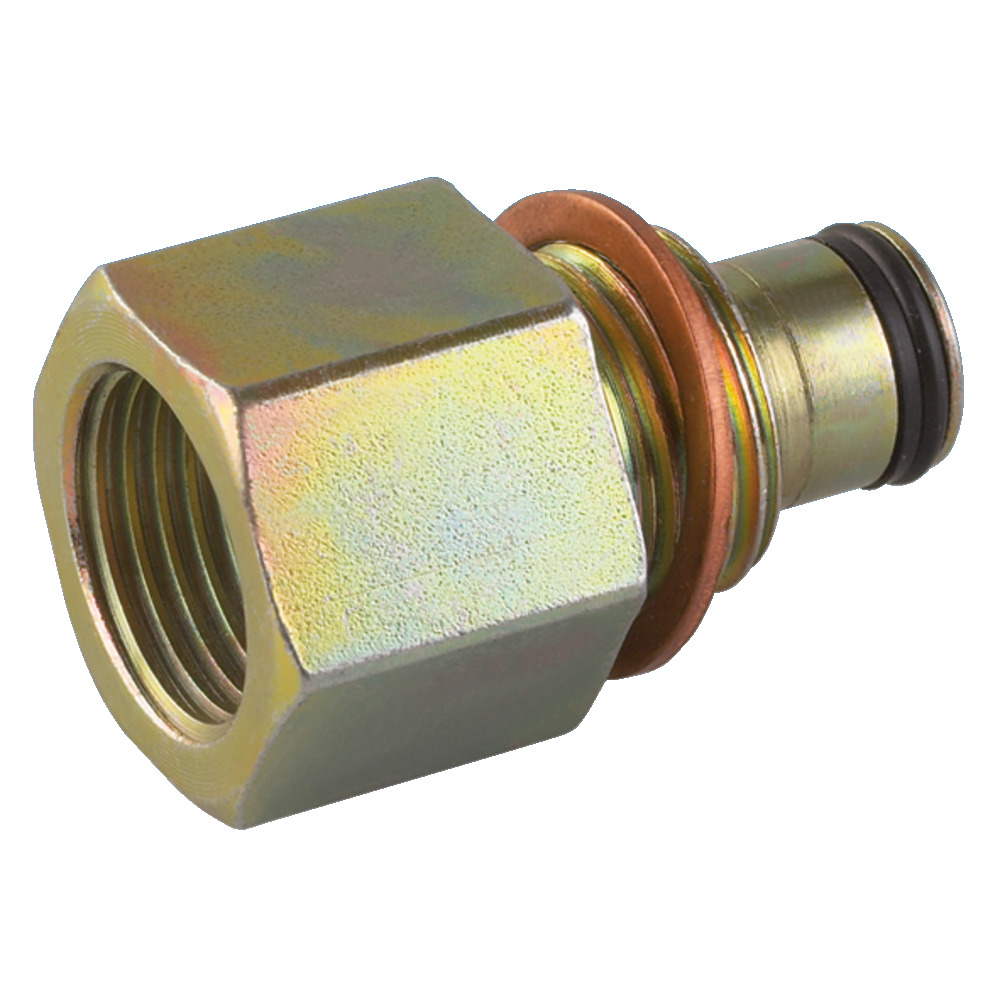

Druckweiterleitung 3/4"
