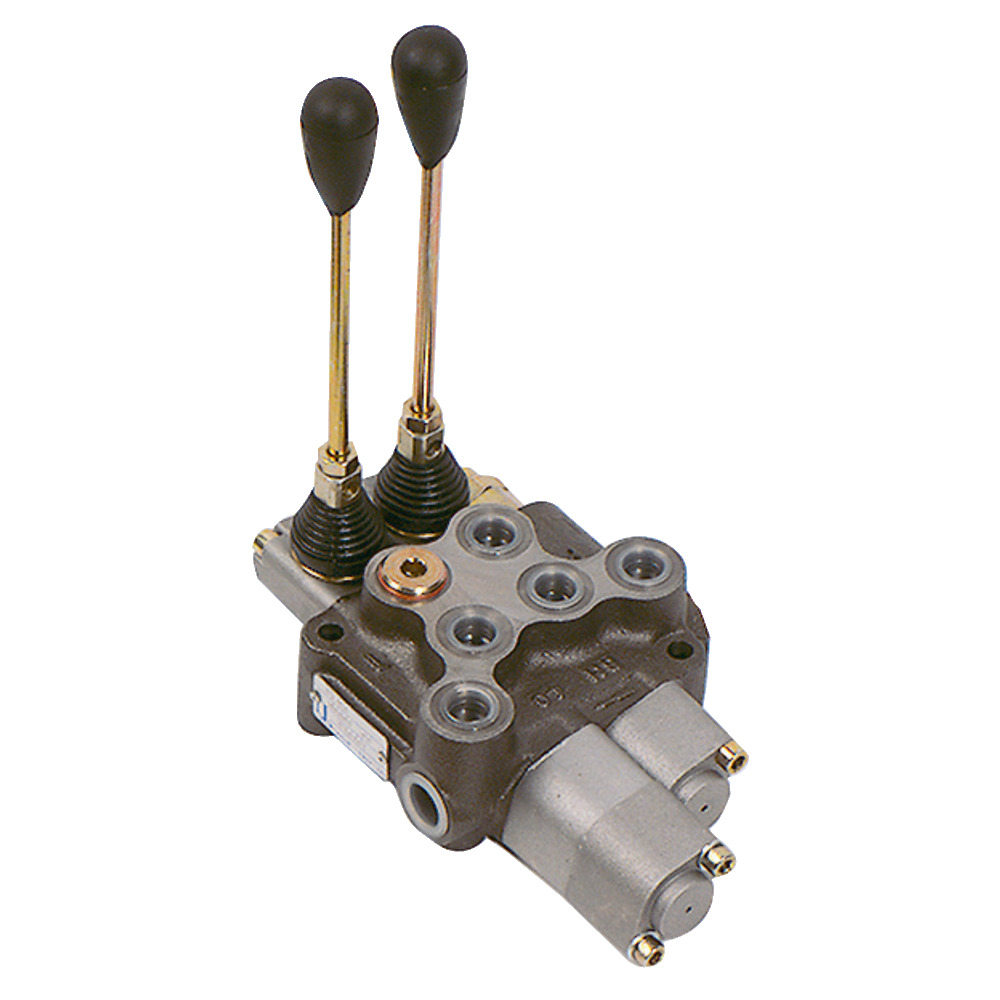

Steuerventil BM70/2 DW-SR DW mit Federrückstellung
Beschreibung
Produktinformationen "Steuerventil BM70/2 DW-SR DW mit Federrückstellung"
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber doppeltwirkend DW-SR: H=Heben, 0=Mittelstellung, S-R=Senken gerastet2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 80 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R1/2″Einschraubgewinde P2, T2: R3/4″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S-R |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend gerastet |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S |
| 2. Schieber Ausführung: | doppeltwirkend |
| 2. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 80 |
| Typ: | BM70/2 |
Hersteller
Blb S.r.l. Di Balbinot Giannatonio
Via Natta, 25 - 7.i.
36040
Brendola Vicenza
IT
[email protected]
MPN:
Downloads 1
bed_steuerventil-bm.pdf
Bewertungen
Anmelden
Es sind noch keine Fragen zu diesem Artikel vorhanden.
#FA113
Druckweiterleitung 3/4 Zoll
Dient zur Druckweiterleitung wenn mehrere Steuerventile in dem Hydraulikkreis eingebaut sind, z.B. Pumpe FAIE-Steuerventil mit Druckweiterführung-Zusatzsteuergerät-Hubwerk.für Steuerventile BM/BF70, BM100, R 3/4 Zoll
