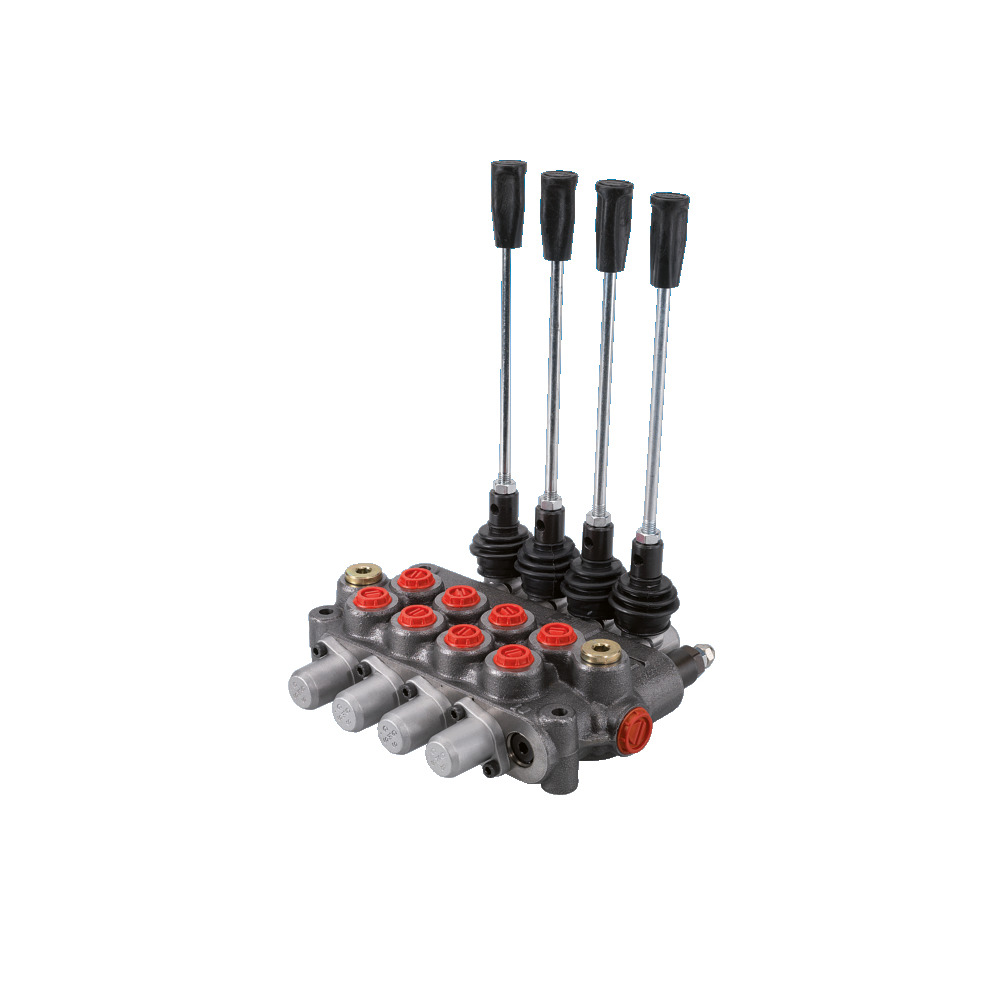

GMS Steuerventil GM08/4 DW DW DW DW
Bestell-Nr:
FA55278
359,00 CHF *
(2) Bewerten
lagernd (Lieferzeit: 3-5 Werktage)
Sichere Zahlungsabwicklung
Beschreibung
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1.Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=Senken2.Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=Senken3.Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=Senken4. Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 315 barÜberdruckventil eingestellt: 100 bar, einstellbar von 20-315 barEinschraubgewinde A, B, P, P2: R3/8″Einschraubgewinde T, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S |
| 2. Schieber Ausführung: | doppeltwirkend |
| 2. Schieber Grundstellung: | 0 |
| 3. Schieber: | H/0/S |
| 3. Schieber Ausführung: | doppeltwirkend |
| 3. Schieber Grundstellung: | 0 |
| 4. Schieber: | H/0/S |
| 4. Schieber Ausführung: | doppeltwirkend |
| 4. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 45 |
| Typ: | GM08/4 |
bed_steuerventil_p40
