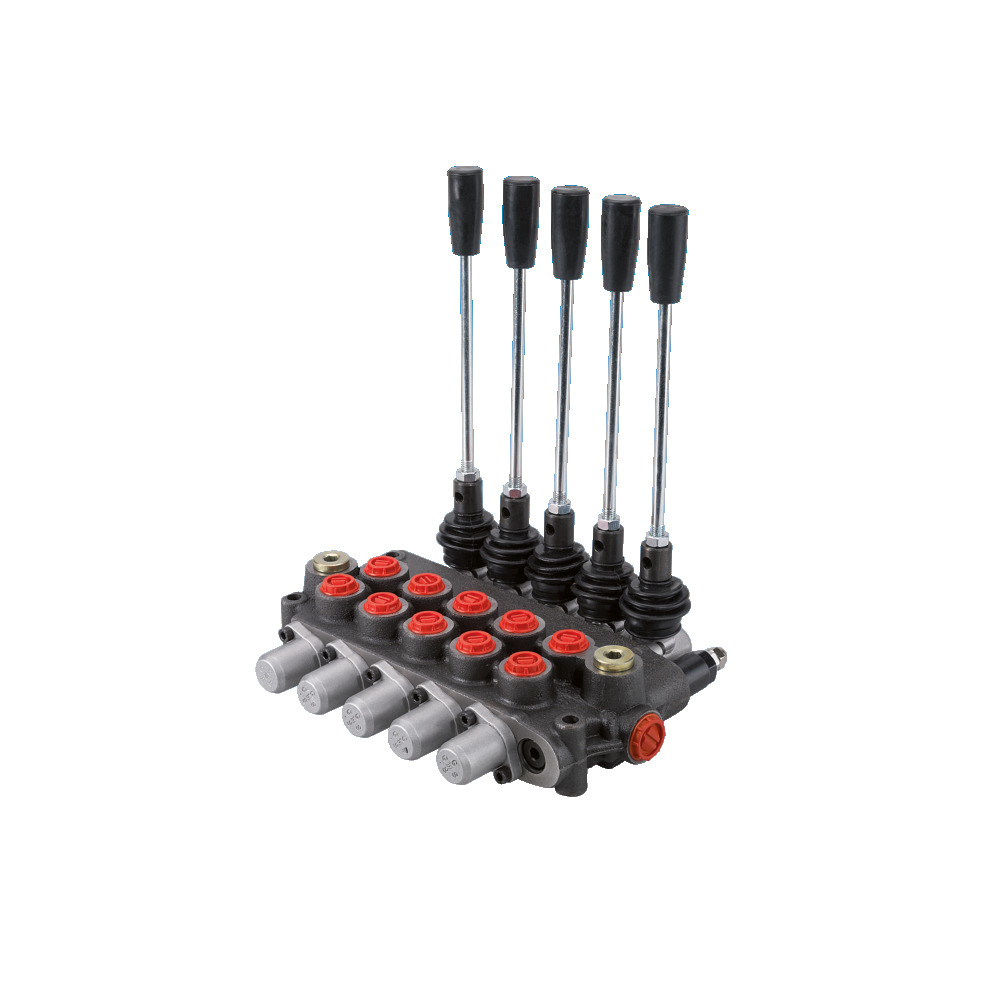

GMS Steuerventil GM08/5 doppeltwirkend
Beschreibung
Produktinformationen "Steuerventil GM08/5 doppeltwirkend"
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 150 bar, einstellbar von 50-350 barEinschraubgewinde A, B, P, P2: R3/8″Einschraubgewinde T, T2: R1/2″H=Heben, 0=Mittelstellung, S=Senken Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S |
| 2. Schieber Ausführung: | doppeltwirkend |
| 2. Schieber Grundstellung: | 0 |
| 3. Schieber: | H/0/S |
| 3. Schieber Ausführung: | doppeltwirkend |
| 3. Schieber Grundstellung: | 0 |
| 4. Schieber: | H/0/S |
| 4. Schieber Ausführung: | doppeltwirkend |
| 4. Schieber Grundstellung: | 0 |
| 5. Schieber: | H/0/S |
| 5. Schieber Ausführung: | doppeltwirkend |
| 5. Schieber Grundstellung: | 0 |
| Ausführung: | 5-Hebel Steuergerät, doppeltwirkend |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 45 |
| Typ: | GM08/5 |
Downloads 1
bed_steuerventil_p40.pdf
