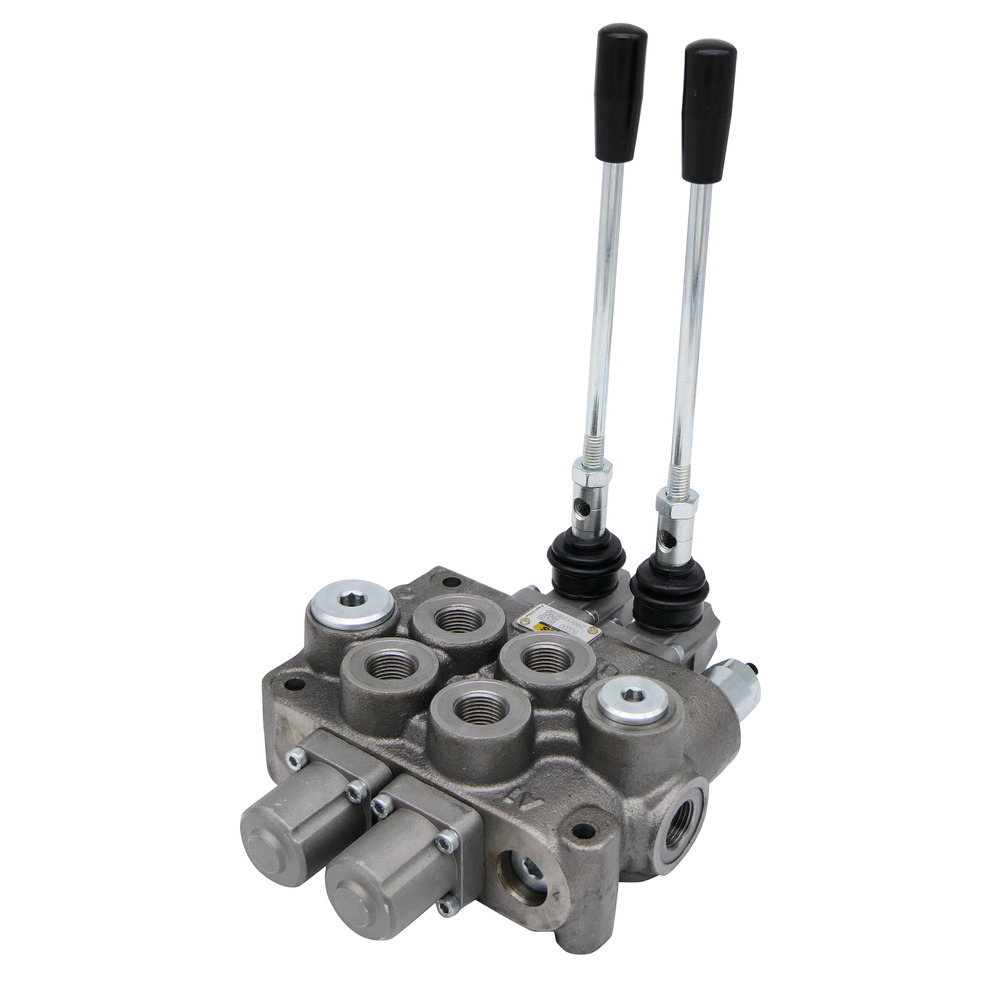

GMS Steuerventil GM10/2 DW-SR DW mit Federrückstellung
Bestell-Nr:
FA118135
359,00 CHF *
wenige lagernd (Lieferzeit: 3-5 Werktage)
Beschreibung
Produktinformationen "Steuerventil GM10/2 DW-SR DW mit Federrückstellung"

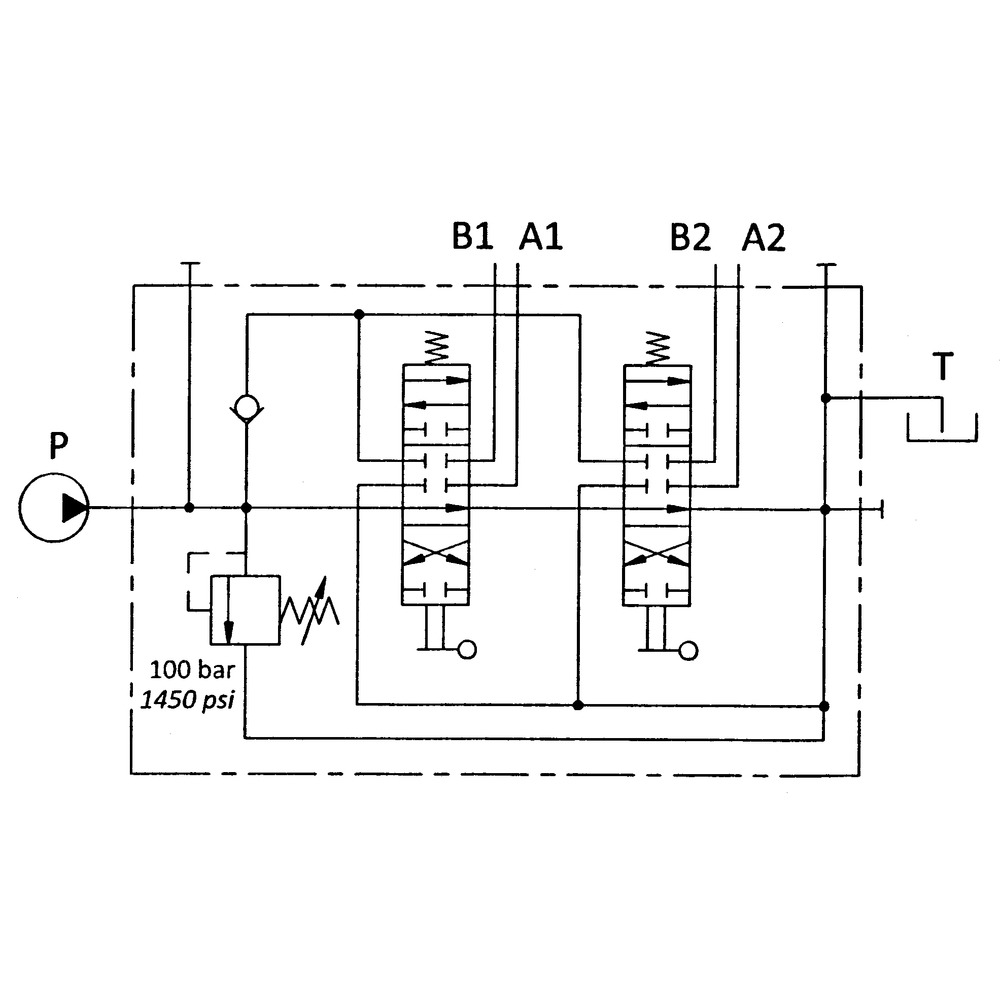

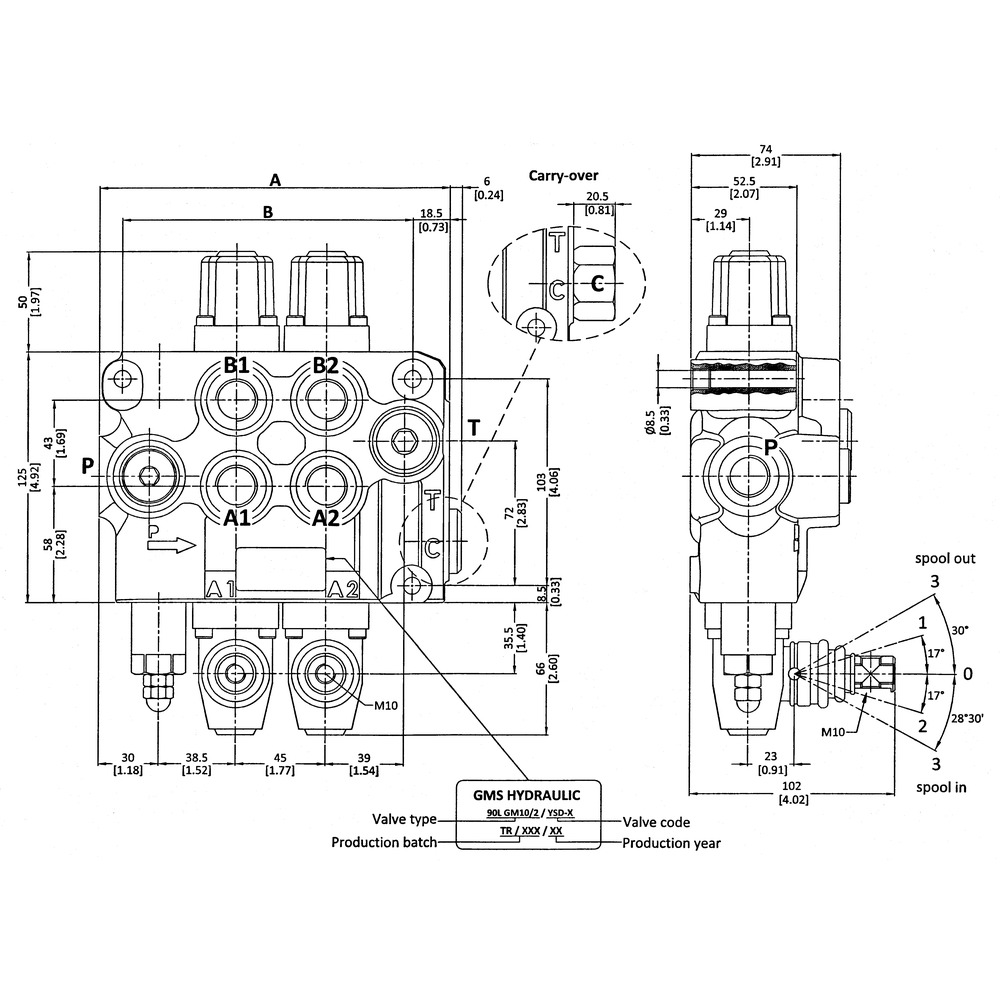

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber doppeltwirkend DW-SR: H=Heben, 0=Mittelstellung, S-R=Senken gerastet2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 90 L/min.Betriebsdruck: 250 barmax. Druck: 315 barÜberdruckventil eingestellt: 100 bar, einstellbar von 20-315 barEinschraubgewinde A, B, P, P2: R1/2″Einschraubgewinde T, T2: R3/4″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S-R |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend gerastet |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S |
| 2. Schieber Ausführung: | doppeltwirkend |
| 2. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 90 |
| Typ: | GM10/2 |
