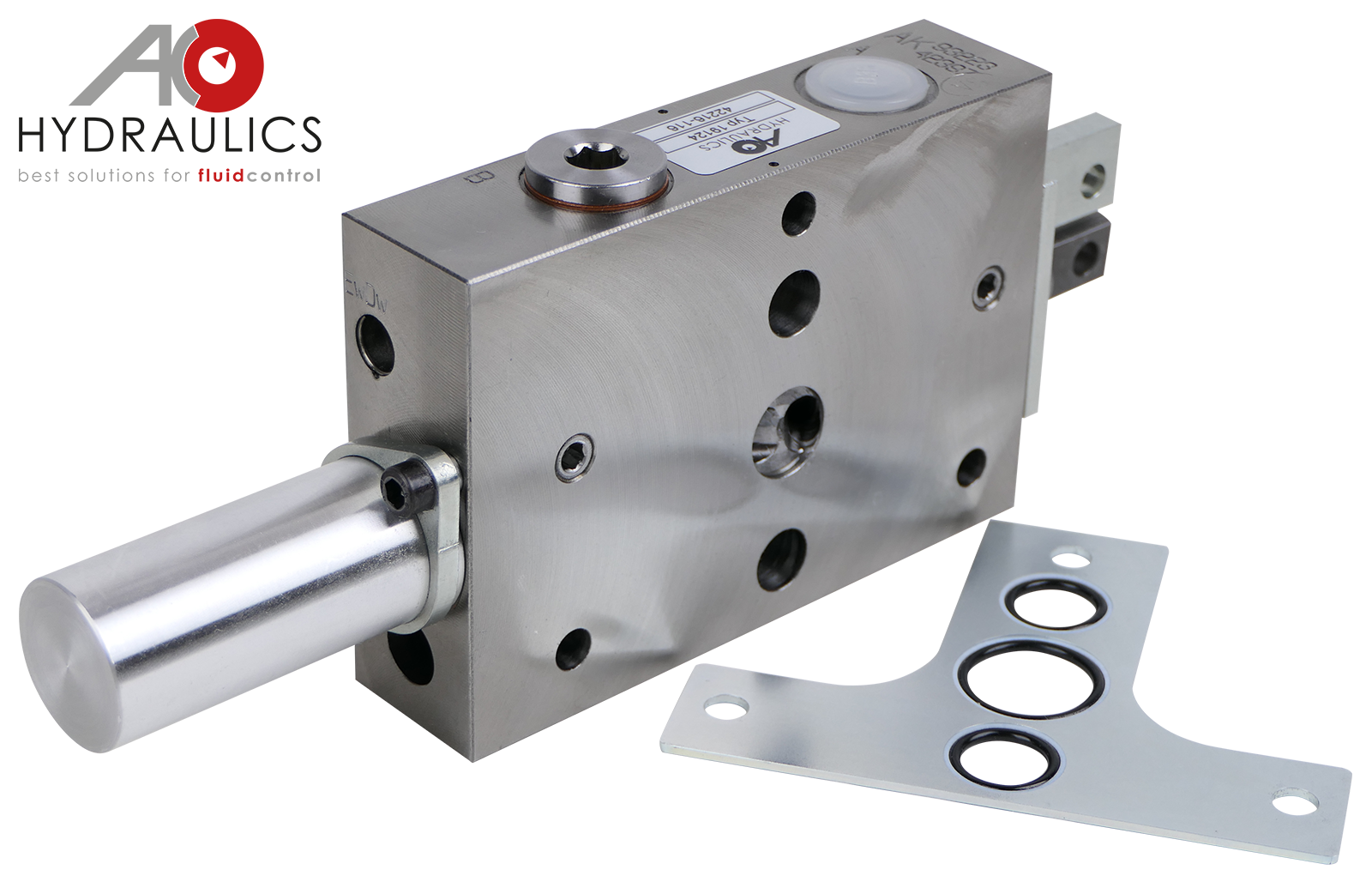

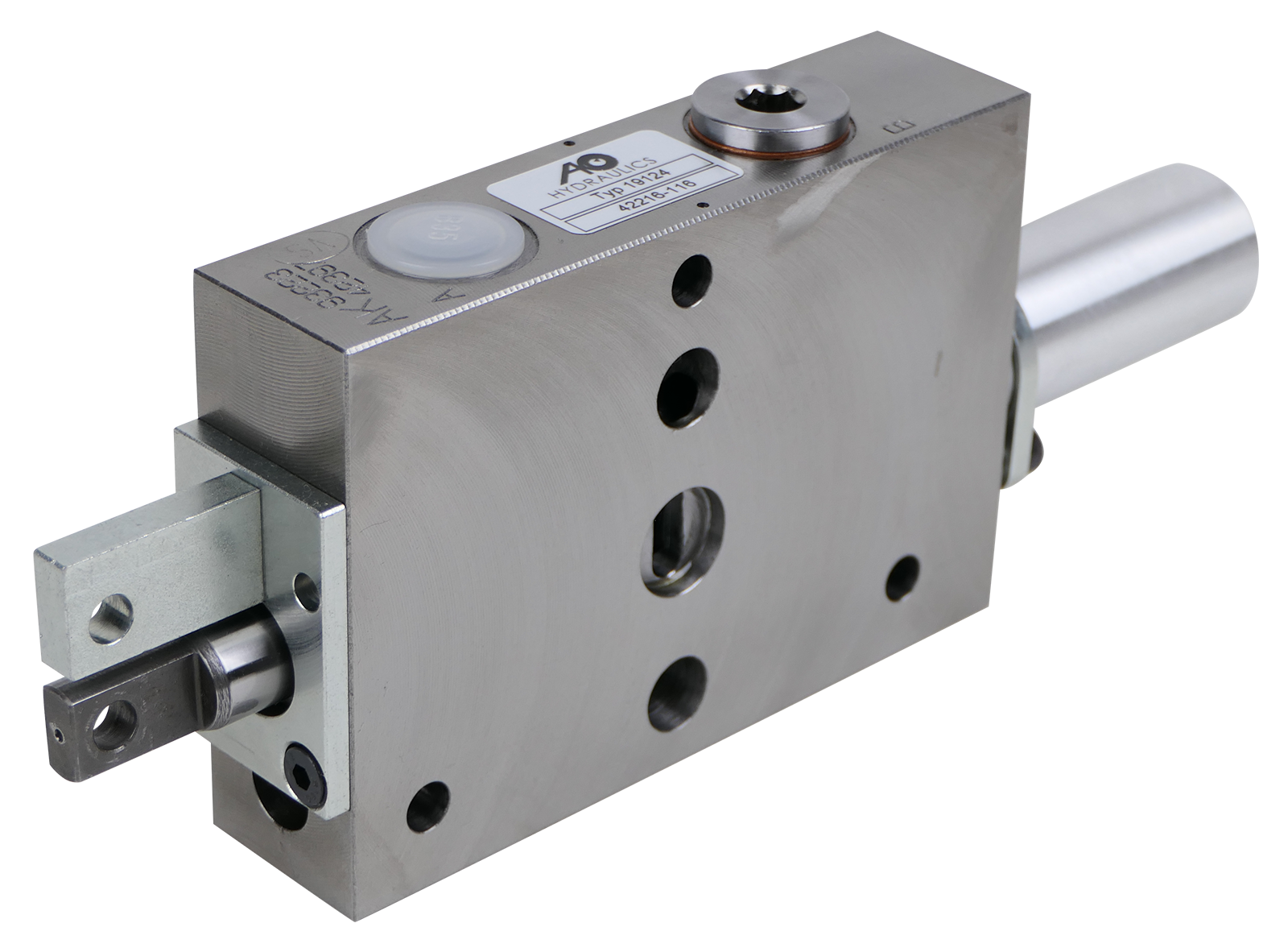

AK Regeltechnik Zusatzsteuergerät mit beidseitig verwendbarer Dichtplatte zu Bosch-Hydraulik SB23
Bestell-Nr:
FA26473
598,00 CHF *
wenige lagernd (Lieferzeit: 3-5 Werktage)
Produkt-Highlights
- Umschaltbar von einfachwirkend auf doppeltwirkend
- Hydraulische Endabschaltung in Heben
- Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
Beschreibung
Produktinformationen "Zusatzsteuergerät mit beidseitig verwendbarer Dichtplatte zu Bosch-Hydraulik SB23"
Das Zusatzsteuergerät ist ein 5/4 Wegeventil, welches zur Steuerung von hydraulischen Verbrauchern manuell betätigt wird. Es ist ein Vierstellungssteuergerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Das Gerät hat eine Rasterstellung in der Pos. Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Schwimmstellung kann sowohl bei doppelwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist während des Betriebes von doppeltwirkend auf einfachwirkend umstellbar. Das Ventil kann durch eine frei positionierbare Dichtplatte links als auch rechts montiert werden. Im Lieferumfang ist die Dichtplatte enthalten.
Bosch: 0 521 609 001, 0 521 609 005, 0 521 609 009, 0 521 609 013, 0 521 609 015, 0 521 609 019, 0 521 609 021, 0 521 609 022, 0 521 609 053, 0 521 609 054, 0 521 609 062, 0 521 609 063, 0 521 609 064,0 521 609 074, 0 521 609 098. Case-IHC: 743XL-844XL, 585XL (BJ 87/88), 1055XL, 1255XL, 856XL, 956XL-1056XL, 1256XL(A)-1455XL(A), CS48-CS150, 3220, 4210, 4220, 4230, 4240.
Deutz: Agro Star 4.61-6.81, Agro Tron 4.70-4.95, 6.00, 6.05, 6.15, 6.20, 6.30.
Fastrac: 135, 155, 185, 525, 1115.
JCB Fastrac: 130, 135, 150, 155, 185, 1115, 1135, 2115.
Lindner: Geo-Trac.
Massey-Ferguson: Serie 3000.
Steyr: Serie 900, 9000.
Valmet: 6000, 6200, 6300, 6400, 8000, 8100, 8200, 8300, 8400. Zetor: 3320-3341, 4320-4340, 5320-5341, 6320-6341, 7320-7540, 8520-18345.

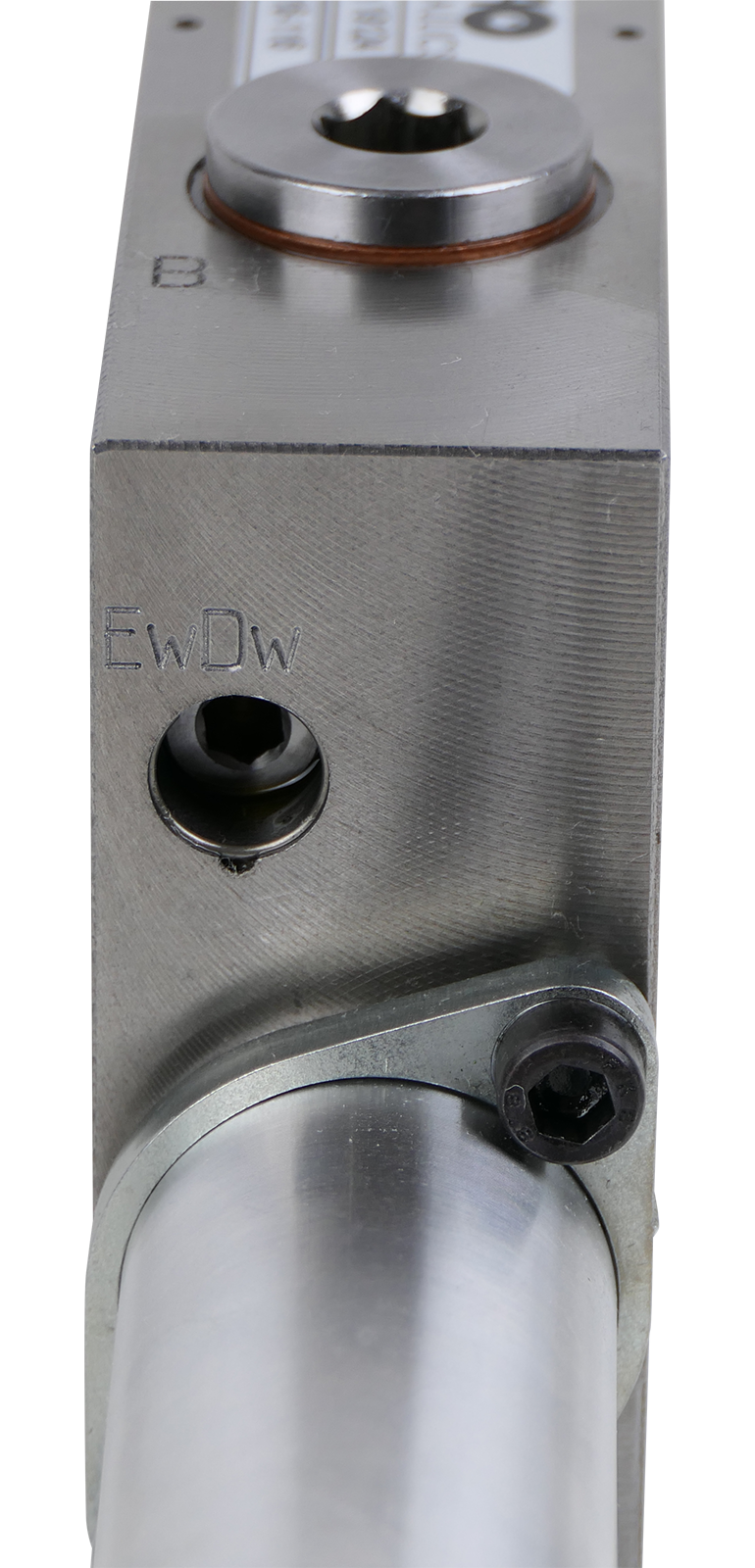

Umschaltbar von einfachwirkend auf doppelwirkend
Hydraulische Endabschaltung in Heben
Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
Bosch: 0 521 609 001, 0 521 609 005, 0 521 609 009, 0 521 609 013, 0 521 609 015, 0 521 609 019, 0 521 609 021, 0 521 609 022, 0 521 609 053, 0 521 609 054, 0 521 609 062, 0 521 609 063, 0 521 609 064,0 521 609 074, 0 521 609 098. Case-IHC: 743XL-844XL, 585XL (BJ 87/88), 1055XL, 1255XL, 856XL, 956XL-1056XL, 1256XL(A)-1455XL(A), CS48-CS150, 3220, 4210, 4220, 4230, 4240.
Deutz: Agro Star 4.61-6.81, Agro Tron 4.70-4.95, 6.00, 6.05, 6.15, 6.20, 6.30.
Fastrac: 135, 155, 185, 525, 1115.
JCB Fastrac: 130, 135, 150, 155, 185, 1115, 1135, 2115.
Lindner: Geo-Trac.
Massey-Ferguson: Serie 3000.
Steyr: Serie 900, 9000.
Valmet: 6000, 6200, 6300, 6400, 8000, 8100, 8200, 8300, 8400. Zetor: 3320-3341, 4320-4340, 5320-5341, 6320-6341, 7320-7540, 8520-18345.
Umschaltbar von einfachwirkend auf doppelwirkend
Hydraulische Endabschaltung in Heben
Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
| Durchfluss (l/min): | 70 |
|---|---|
| Modell: | SB23 |
| passend zu Case: | 743, 743XL, 745, 745XL, 844, 844XL, 845, 845XL, 856, 856XL, 956, 956XL, 1055, 1055XL, 1056, 1056XL, 1255, 1255XL, 1455, 1455XL, 4220, 4230, 4240, CS48, CS52, CS58, CS63, CS64, CS68, CS75, CS78, CS80, CS83, CS85, CS86, CS90, CS94, CS95, CS100, CS110, CS120, CS130, CS135, CS150, CX50, CX60, CX70, CX80, CX90, CX100 |
| passend zu Deutz: | AgroStar 4.61, AgroStar 4.71, AgroStar 6.11, AgroStar 6.71, AgroStar 6.81, Agrostar 6.21, Agrostar 6.31, Agrostar 6.61 |
| passend zu Lindner: | Geotrac 50, Geotrac 60, Geotrac 65, Geotrac 70, Geotrac 75, Geotrac 80, Geotrac 85, Geotrac 90, Geotrac 100 |
| passend zu Massey Ferguson: | 3050, 3055, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095 |
| passend zu Renault: | Ares 540, Ares 546, Ares 550, Ares 556, Ares 566, Ares 610, Ares 616, Ares 620, Ares 626, Ares 630, Ares 636, Ares 640, Ares 656, Ares 696, Ares 710, Ares 720 |
| passend zu Serie Steyr: | 900, 9000, 9100 |
| passend zu Steyr: | 942, 948, 955, 964, 970, 9078, 9080M, 9080MT, 9085MT, 9086, 9090M, 9090MT, 9094, 9095MT, 9100M, 9100MT, 9105MT, M948, M952, M963, M968, M975, M9078, M9083, M9086, M9094 |
| passend zu Serie Lindner: | Geotrac, Geotrac5 |
| verwendbar anstatt Case: | 1-32-373-028, 1397730222 |
| passend zu Serie Massey Ferguson: | 3000 |
| verwendbar anstatt Bosch: | 0510609011, 0521609001, 0521609003, 0521609005, 0521609009, 0521609010, 0521609013, 0521609014, 0521609015, 0521609019, 0521609021, 0521609022, 0521609043, 0521609049, 0521609053, 0521609054, 0521609062, 0521609063, 0521609064, 0521609069, 0521609070, 0521609074, 0521609079, 0521609080, 0521609086, 0521609089, 0521609092, 0521609093, 0521609096, 0521609098 |
| passend zu Serie Valtra/Valmet: | 6000 |
| passend zu Valtra/Valmet: | 6000, 6100, 6200, 6200LS, 6250HI, 6300, 6350HI, 6350LS, 6400, 6400LS, 6550HI, 6600, 6600E, 6650HI, 6750HI, 6800, 6800E, 6850HI, 6900 |
| passend zu Serie Renault: | Ares500, Ares600, Ares700 |
| verwendbar anstatt Steyr: | -32-373-028, 1-32-373-028, 397730222, 1397730222 |
Downloads 1
bed_zusatzsteuergeraet-26473.pdf
Bewertungen
Anmelden
Es sind noch keine Fragen zu diesem Artikel vorhanden.
#FA34618

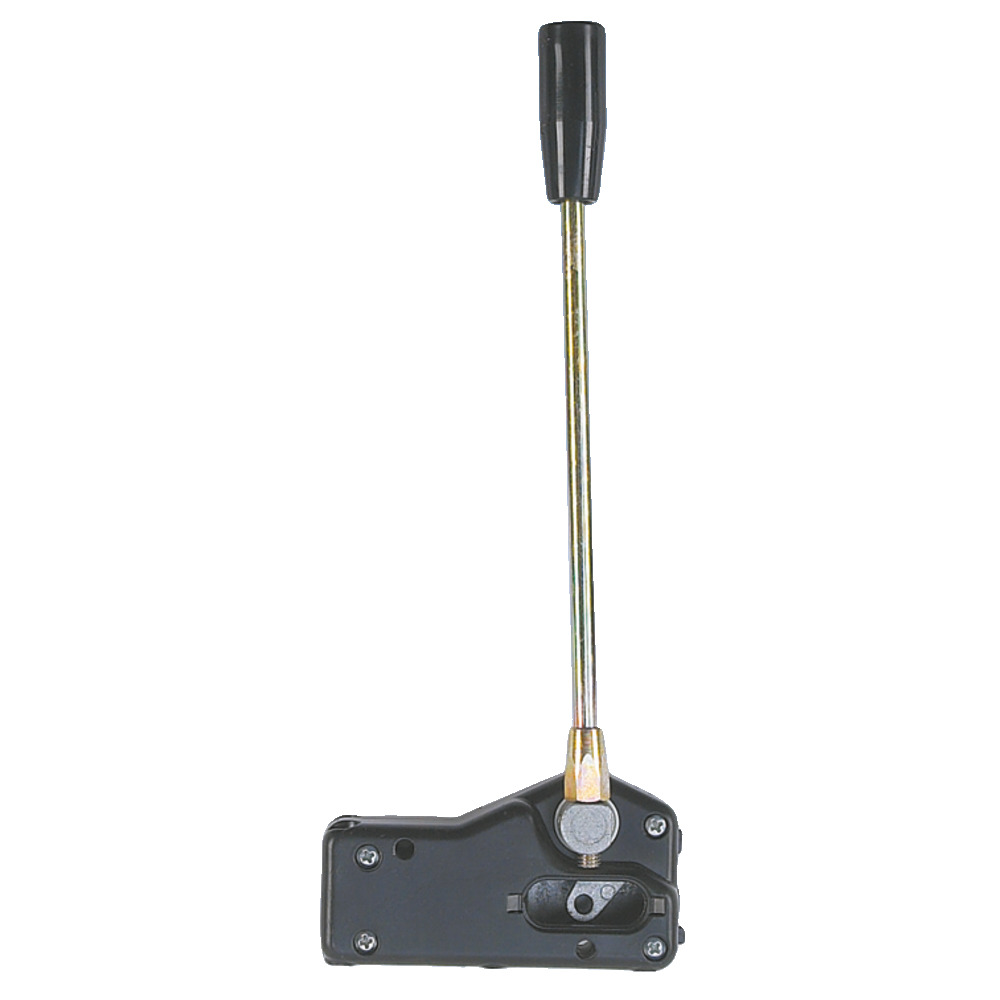

Einfachhebel zum Betätigen von 1 Hydraulikkreis
Bedienhebel für den universellen Einsatz in der Landtechnik und in der Industrie. Einfache und kostengünstige Lösung da mehrere Einzelgehäuse miteinander verbunden werden können.Geeignet für Indemar Schwerlast-Bowdenzüge mit Gabelkopf. Der Hub beträgt +/- 12,5mm.Lieferung komplett mit Hebel, Bolzen und Clip zur Befestigung des Bowdenzuges am Hebel und Abdeckkappe der Montageöffnung.
#FA34619

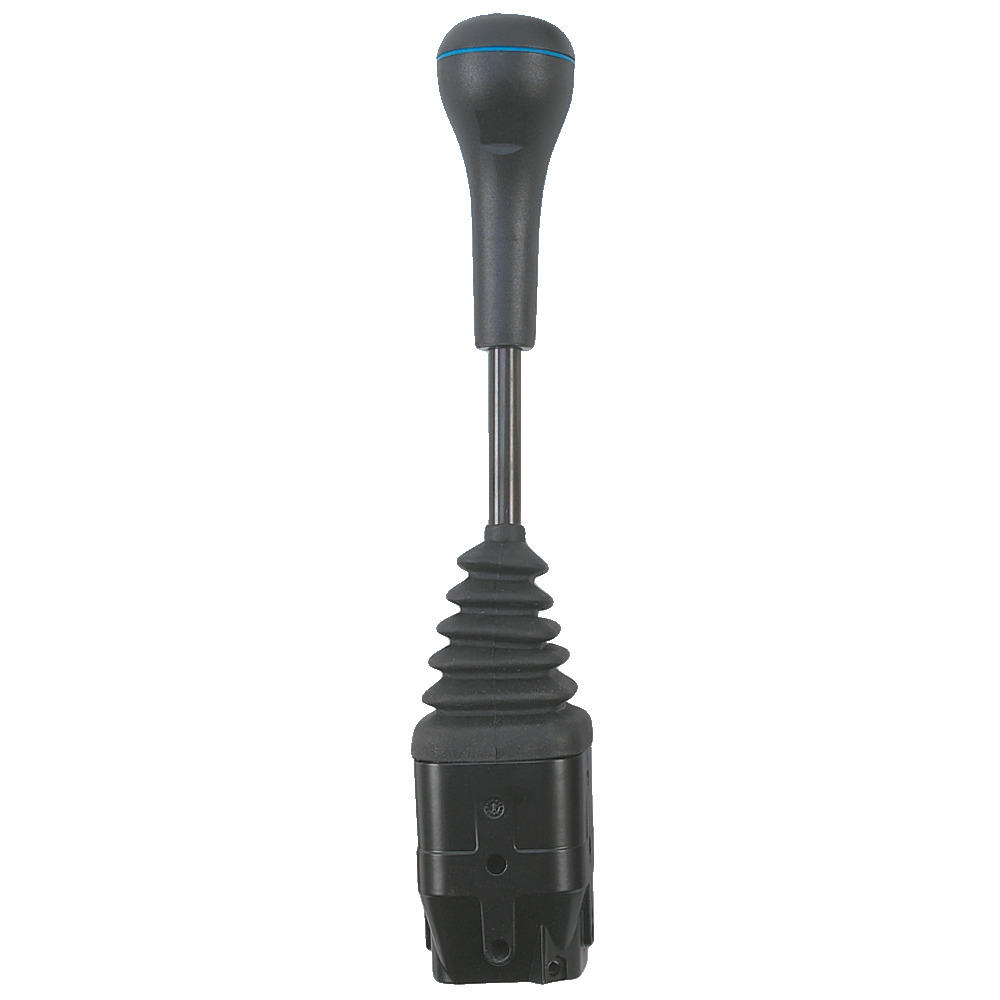

Joystick zum Betätigen von 2 Hydraulikkreisen
Verstärkte Ausführung mit Alu-Gehäuse. Zug-/Druckkraft bis 45 kg. Passend zu Seilzügen mit Gabelkopf A6x10 mm, Bolzen-Ø 6 mm.
#FA29040
Kupplungsmuffe Push-Pull mit Einschraubgewinde M22x1,5 flachdichtend
Mit Weichdichtung zur Abdichtung bei Ventilen mit Dichtkantenfläche.
#FA98114

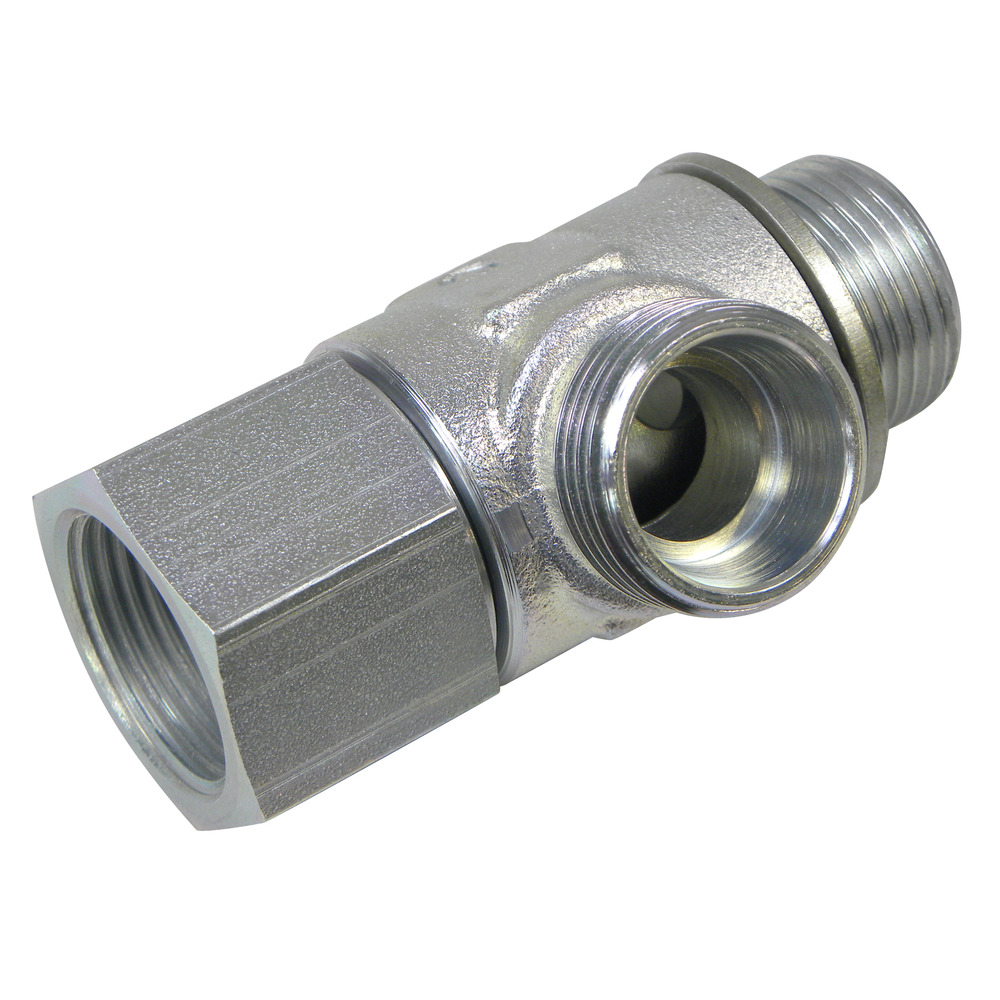

Kupplungsabzweiger M22x1,5
